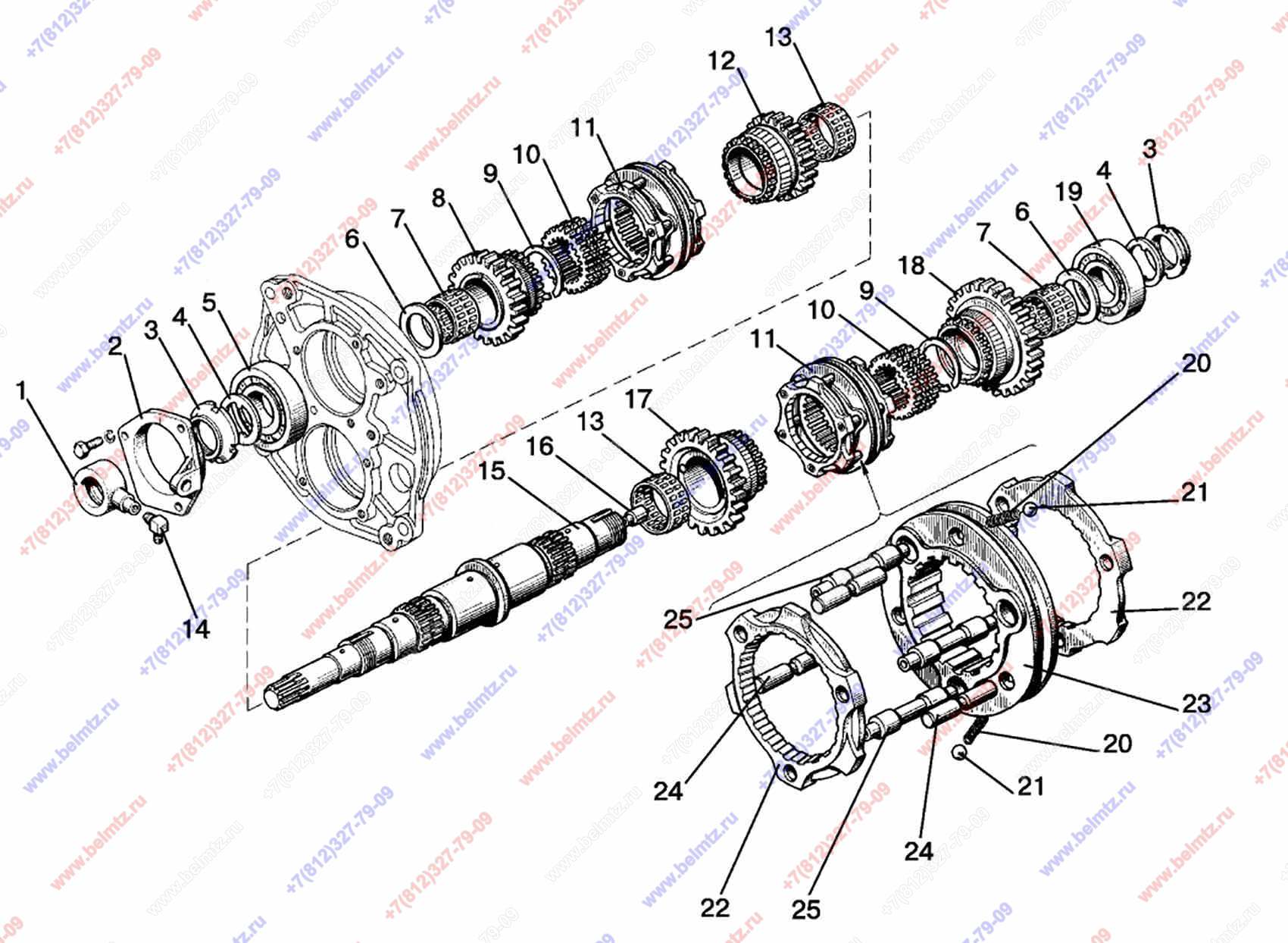

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 112-1700010-А-10. Вал первичный. МТЗ-1221

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221М-1701020-А Узел передач
1221М-1701020-А
1
(1-21, 1221M-1701190-Б, 80С-1701040)
1
80С-1701036 Втулка подвода масла к первичному валу
80С-1701036
1
2
80С-1701035 Крышка
80C-1701035
1
3
80-1701045 Гайка
80-1701045
2
6
4
80-1701056 Шайба
80-1701056
2
9
5
Подшипник 409(6409) радиальный шариковый 45*120*29мм 1,54кг
409
1
5
6
80-1601082 Шайба
80-1601082
2
7
Подшипник 664910Е радиальный роликовый с игольчатыми роликами двурядный 52*60*39мм 0,088кг
664910
2
6
8
1522С-1701048 Шестерня z-26,D-60,h-28,H-58
1522C-1701048
1
9
Кольцо ГОСТ 13940-86 2С60
2С60 ГОСТ13940-86
2
19
10
80С-1701033 Втулка вала первичного
80C-1701033
2
1
11
80С-1701060-А Синхронизатор
80С-1701060-А
2
2
(20-25)
12
1521-1701042 Шестерня ведущая 1-й передачи z-22 (с 2006г. вместо аннулированной 1522-1701042 с z-21)
1521-1701042
1
13
Подшипник 664913Е радиальный роликовый с игольчатыми роликами двурядный 62*70*31мм 0,108кг
664913
2
12
14
86-1802088 Угольник
86-1802088
1
15
80С-1701032 Вал первичный
80C-1701032
1
16
80-1701053 Дроссель
80-1701053
1
9
17
1522С-1701052 Шестерня ведущая 4-й передачи z-36,D-70,h-28,H-57
1522С-1701052
1
18
1522С-1701054 Шестерня ведущая 3-й передачи z-31
1522С-1701054
1
1
19
Подшипник 309(6309) радиальный шариковый 45*100*25мм 0,828кг
309
1
5
20
80-3405044 Пружина
80-3405044
3
21
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
3
22
80С-1701062-Б Кольцо
80С-1701062-Б
2
23
80С-1701064-Б Каретка
80С-1701064-Б
1
24
80С-1701061 Палец
80C-1701061
3
25
80С-1701063-Б Палец
80С-1701063-Б
6
