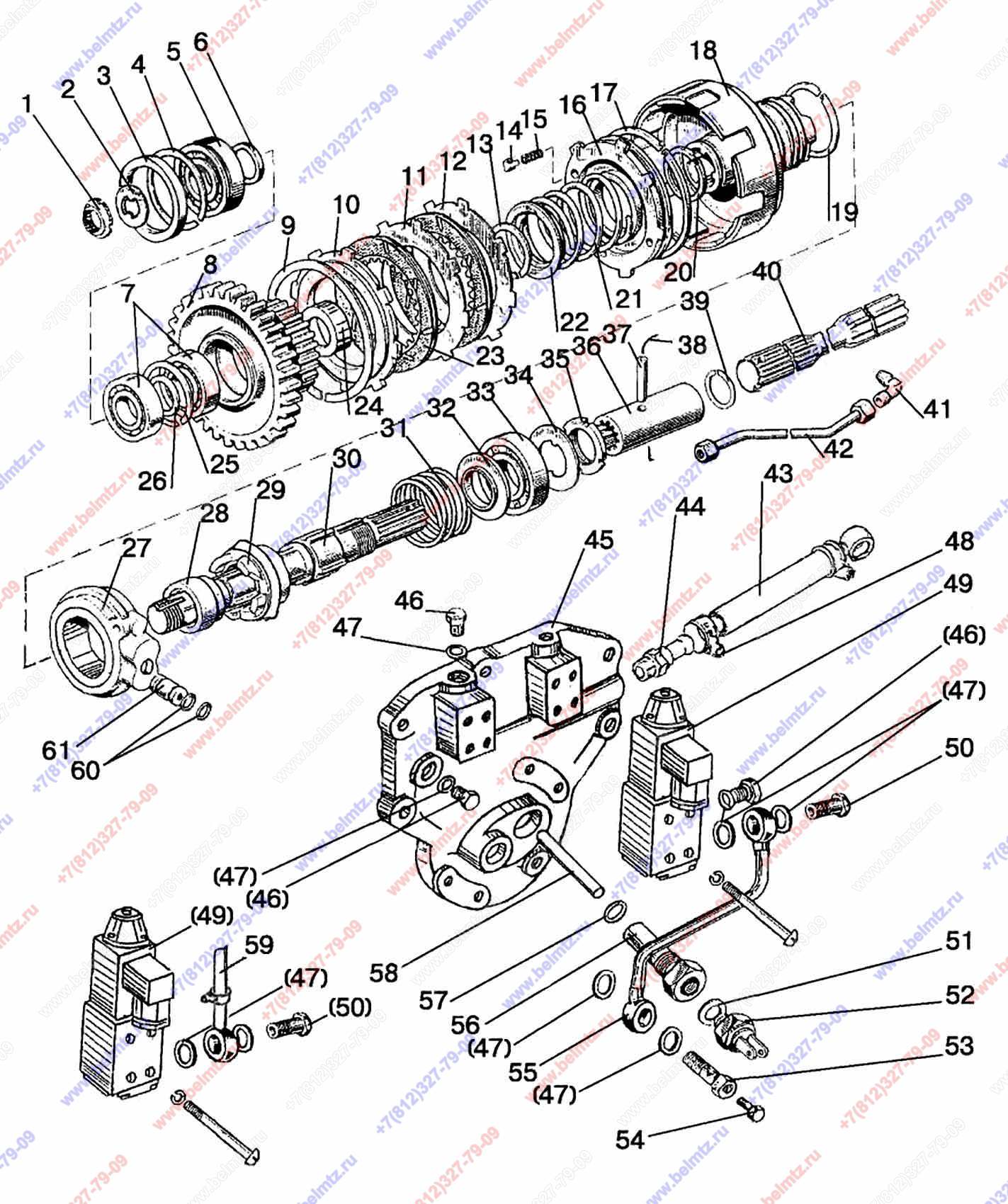

- Группа 18. Привод переднего ведущего моста. Подгруппа 1802. Привод переднего ведущего моста. МТЗ-1523
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221-1802030
1
(1221-1802040, 9-24, 27)
0
1221-1802060-Б Трубопровод
1221-1802060-Б
1
0
1221-1802065-Б Вал
1221-1802065-Б
1
0
1221-1802070 Вал
1221-1802070
1
3
86-1802024-А Втулка
86-1802024-А
1
4
80-1701397 Кольцо
80-1701397
1
4
Кольцо ГОСТ 2893-82 В72
В72 ГОСТ 2893-82
1
6
1521-1802043 Втулка
1521-1802043
1
9
Кольцо ГОСТ 13941-86 С135 внутреннее
С135 ГОСТ 13941-86
1
11
86-1802032
4
20
подбор количества
12
1221-1802032
4
9
подбор количества
13
Кольцо ГОСТ 13940-86 С48 наружное
С48 ГОСТ 13940-86
1
14
86-1802039 Направляющая
86-1802039
2
15
86-1802048 Пружина
86-1802048
2
16
1221-1802031 Поршень
1221-1802031
1
18
1221-1802036 Барабан
1221-1802036
1
20
1221-1802333 Кольцо
1221-1802333
1
21
86-1802038 Пружина
86-1802038
1
22
86-1802046 Стакан
86-1802046
1
24
1221-1802044 Втулка
1221-1802044
1
25
Кольцо ГОСТ 13943-86 С62 внутреннее
С62 ГОСТ 13943-86
1
26
86-1802049 Кольцо
86-1802049
1
29
8020-1802026 Полумуфта
8020-1802026
1
31
86-1802027 Пружина
86-1802027
1
32
86-1802051 Шайба
86-1802051
1
37
Штифт А.8х40.65Г ГОСТ 14229-93
8х40 ГОСТ 14229-93
1
38
Проволока 1,6-О-С L-250mm
1,6-О-С ГОСТ 3282-74
1
39
86-1802017-Б Кольцо
86-1802017-Б
1
42
86-1802055 Трубопровод
86-1802055
1
43
1221-1802068 Рукав
1221-1802068
1
44
85-3407470 Штуцер
85-3407470
1
46
1221-1802091 Пробка резьбовая
1221-1802091
3
49
1РГЕ-6Т/3.574Е.Г12.01
2
2
49
Гидрораспределитель HDZ3-EVS.34.XPZ-012C AMP
HDZ3-EVS.34.XPZ-012C AMP
2
49
Гидрораспределитель RH 06101-012/00GA-АMР
RH 06101-012/00GA-АMР
2
51
50-1702048
6
подбор количества
53
1520-1802088 Болт
1520-1802088
1
54
Пробка КГ 1/8".А12.019
КГ 1/8".А12.019 ТУ 23.1.506-91
1
56
8020-1802018 Направляющая
8020-1802018
1
59
1221-2412035-01 Трубопровод
1221-2412035-01
1
