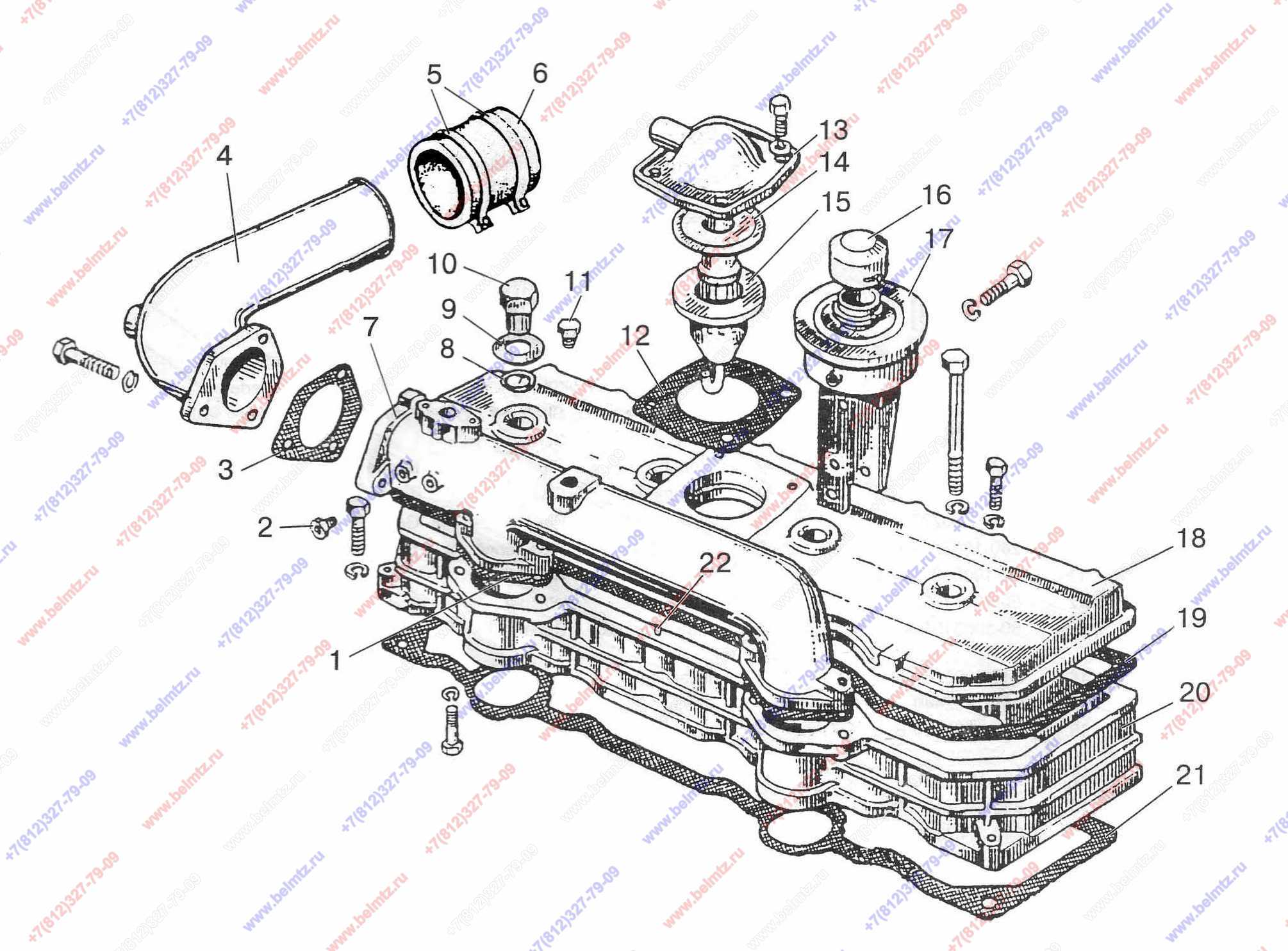

Группа 10. Механизмы дизеля. Подгруппа 1003, 1007. Крышка головки цилиндров. Д-245.5 без свечей ст

Используется в Каталогах

Двигатель Д-245.5 без свечей
Беларус-921
Беларус-952
Беларус-922

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
242-3707220-А Бачок с пробкой ЭФП
242-3707220-А
1
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) КН-5411
КН-5411
1
2
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) прокладка ГБЦ с герметиком КН-5410
КН-5410
1
4
1
240-1003031 Прокладка
240-1003031
2
10
2
245-1003037 Футорка
245-1003037
2
3
240-1003264-А Прокладка
240-1003264-А
1
54
4
245-1003035-Б Патрубок переходной
245-1003035-Б
1
5
Хомут 50-70
50-70
2
30
6
Рукав-деталь 50-61-75-0,2(2)
50-61-75-0,2(2)
2
7
245-1003033-Г Коллектор впускной
245-1003033-Г
1
8
50-1003107-А Кольцо головки цилиндра двигателя
50-1003107-А
4
57
9
50-1003106 Шайба
50-1003106
4
10
50-1003104-А Гайка колпака
50-1003104-А
4
4
11
Пробка КГ 1/8" А12.016
КГ 1/8" А12.016
1
12
240-1002444-А1 Прокладка сапуна
240-1002444-А1
1
5
13
240-1002430-Г Корпус сапуна с трубкой
240-1002430-Г
1
14
245-1014445 Маслоотражатель
245-1014445
1
15
245-1014440 Стакан с трубкой
245-1014440
1
16
240-3707200 Пробка
240-3707200
1
8
17
242-3707140-А Бачок
242-3707140-А
1
18
245-1003122 Колпак крышки
245-1003122
1
19
240-1003109 Прокладка клапанной крышки
240-1003109
1
16
20
240-1003032-А Крышка головки цилиндров
240-1003032-А
1
2
21
240-1003108 Прокладка крышки
240-1003108
1
15
22
Штифт 2.5х10 ГОСТ 3128-70
2.5х10 ГОСТ 3128-70
2
