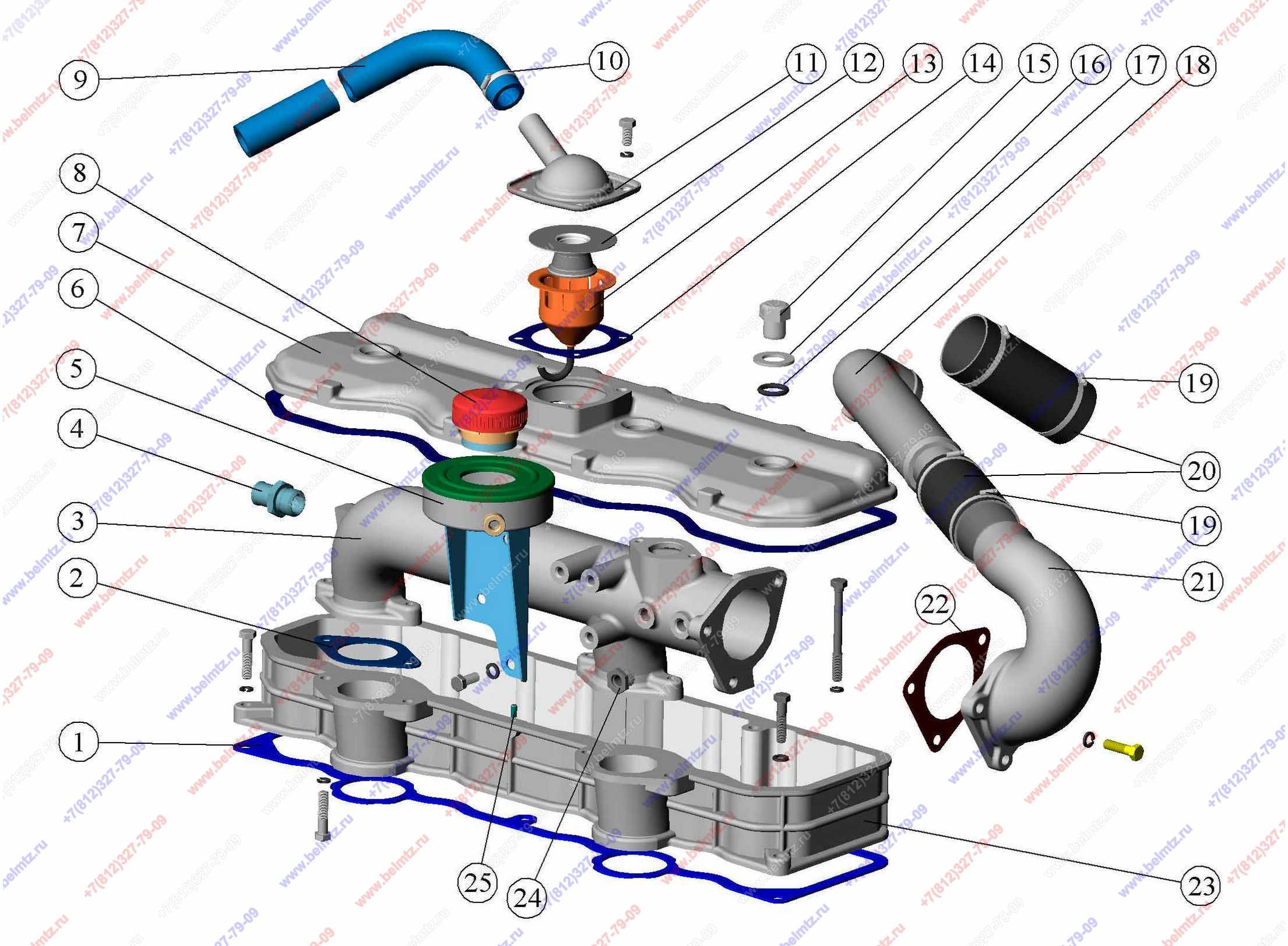

Группа 10. Механизмы дизеля. Подгруппа 1003, 1007. Крышка головки цилиндров. Д-245.5 без свечей

Используется в Каталогах

Двигатель Д-245.5 без свечей
Беларус-921
Беларус-952
Беларус-922

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
245-1003030 Крышка головки цилиндров с впускным коллектором и ЭФП
245-1003030
1
0
245-3707220-А Бачок с пробкой
245-3707220-А
1
1
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) КН-5411
КН-5411
1
2
0
Ремкомплект Д-245 прокладок двигателя ЕВРО-3 (полный) прокладка ГБЦ с герметиком КН-5410
КН-5410
1
4
1
240-1003108 Прокладка крышки
240-1003108
1
15
2
240-1003031 Прокладка
240-1003031
2
10
3
245-1003033-А Коллектор впускной
245-1003033-А
1
3
245-1003033-А-06 Коллектор впускной
245-1003033-А-06
1
1
4
242-3509213 Штуцер
242-3509213
1
5
245-3707140-А Бачок
245-3707140-А
1
6
240-1003109 Прокладка клапанной крышки
240-1003109
1
16
7
245-1003122 Колпак крышки
245-1003122
1
8
240-3707200 Пробка
240-3707200
1
8
9
Рукав ф20х28,5-063 L-0,7м ГОСТ 10362-76
20х28,5-063 ГОСТ 10362-76
1
10
Хомут 20-32
20-32
1
24
11
240-1002430-Г Корпус сапуна с трубкой
240-1002430-Г
1
12
245-1014445 Маслоотражатель
245-1014445
1
13
245-1014440 Стакан с трубкой
245-1014440
1
14
240-1002444-А1 Прокладка сапуна
240-1002444-А1
1
5
15
50-1003104-А Гайка колпака
50-1003104-А
4
4
16
50-1003106 Шайба
50-1003106
4
17
50-1003107-А Кольцо головки цилиндра двигателя
50-1003107-А
4
57
18
245-1003036-Б Патрубок
245-1003036-Б
1
19
Хомут 50-70
50-70
4
30
20
Рукав-деталь 50-61-75-0,2(2)
50-61-75-0,2(2)
2
21
245-1003035-Б Патрубок переходной
245-1003035-Б
1
22
240-1003264-А Прокладка
240-1003264-А
1
54
23
240-1003032-А Крышка головки цилиндров
240-1003032-А
1
2
24
245-1003037 Футорка
245-1003037
2
25
Штифт 2.5х10 ГОСТ 3128-70
2.5х10 ГОСТ 3128-70
2
