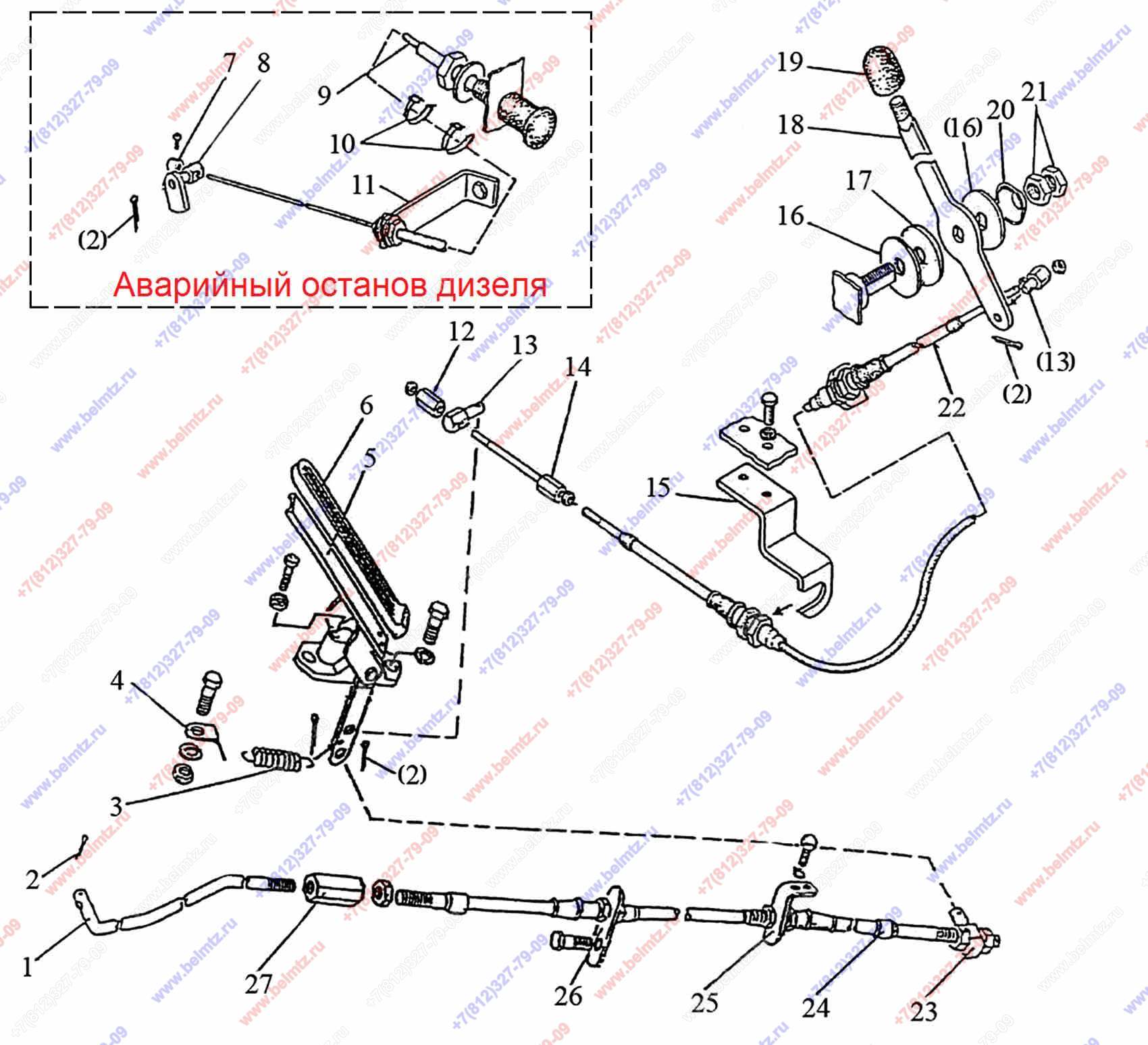

  • Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива.

Используется в Каталогах

Беларус-1523
Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1222-1108541 Тяга («Моторпал»)
1222-1108541
1
2
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
5
3
70-4803019 Пружина
70-4803019
1
4
80В-1108341 Пластина
80В-1108341
1
5
80В-1108510-А Педаль управления подачей топлива
80В-1108510-А
1
6
А13.36.001 Накладка (чехол) на педаль подачи топлива
А13.36.001
1
4
7
70-1310441 Фиксатор на тросик
70-1310441
1
8
80-1108317 Бонка
80-1108317
1
10
9
80-1108630-А-02 Трос остановки дв-ля 1221,1523 L-1400мм
80-1108630-А-02
1
10
80-3723045 Манжета
80-3723045
2
11
80-1108126 Кронштейн
80-1108126
1
12
75-1108333 Муфта
75-1108333
1
13
80В-1108317 Бонка
80В-1108317
2
2
14
75-1108310 Серьга
75-1108310
1
15
2022-1108505 Кронштейн
2022-1108505
1
16
80-1108028 Шайба
80-1108028
2
17
80-1108178 Шайба фрикционная
80-1108178
1
18
1522-1108350 Рукоятка
1522-1108350
1
19
А13.11.000 Рукоятка
А13.11.000
1
3
20
80В-1108347 Пружина тарельчатая
80В-1108347
1
21
Гайка М14х1,5
М14х1,5
2
22
80В-1108300-А-01 Трос (L-780) подачи топлива на 1523,2022
80В-1108300-А-01
1
1
23
600-1108017 Бонка
600-1108017
1
2
24
80В-1108300-А-02 Трос (L-1540) подачи топлива на 900,921,1523,1221,2022
80В-1108300-А-02
1
3
25
821-1108504 Кронштейн
821-1108504
1
26
1522-1108053 Кронштейн
1522-1108053
1
27
1522-1108033 Муфта
1522-1108033
1
