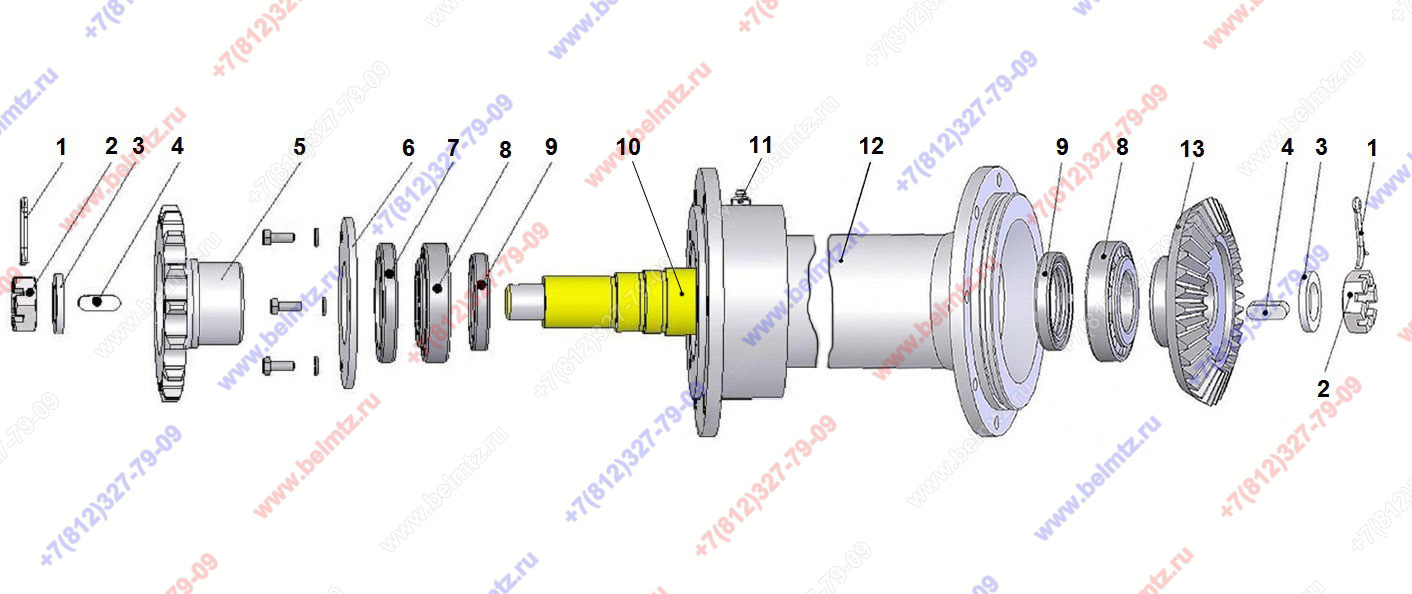

  • Рис.9 Труба левая РКП 00.100 МК-4/454

Используется в Каталогах

Щетка МК-4 (МК 454)

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Шплинт 5,0х40 ГОСТ 397-79
5,0х40 ГОСТ 397-79
2
2
ГОСТ 5919-73 Гайка М24х1,5
Гайка М24х1,5
2
3
КУН 02.412 Шайба
КУН 02.412
2
4
Шпонка 10х8х28 ГОСТ 23360-78
3-10х8х28 ГОСТ 23360-78
2
13
5
МК 04.00.006-02 Звездочка верхняя z-15 высота 55мм
МК 04.00.006-02 55мм
1
5
МК 04.40.000 Звездочка верхняя z-15 высота 55мм
МК 04.40.000 55мм
1
4
6
МКЩ 1,5.02.418А Крышка
МКЩ 1,5.02.418А
1
7
Манжета армированная 55х80 (2.2-55х80-1)
2.2-055х80-1
1
20
8
Подшипник 7208(30208) радиально-упорный роликовый конический 40*80*19,75мм 0,446кг
7208
2
7
9
Манжета армированная 42х62 (1.2-42х62-1) однобортовая
42х62х10
2
10
МК 454.04.601-01 Вал привода цепи (L-850) МК-4/454
МК 454.04.601-01
1
1
11
Пресс-масленка М6х1 прямая
М6х1
1
66
12
МК РКП-00.120 Труба левая
РКП-00.120
1
13
МК РКП-00.301 Коническое колесо (34 зубьев)
РКП-00.301
1
5
