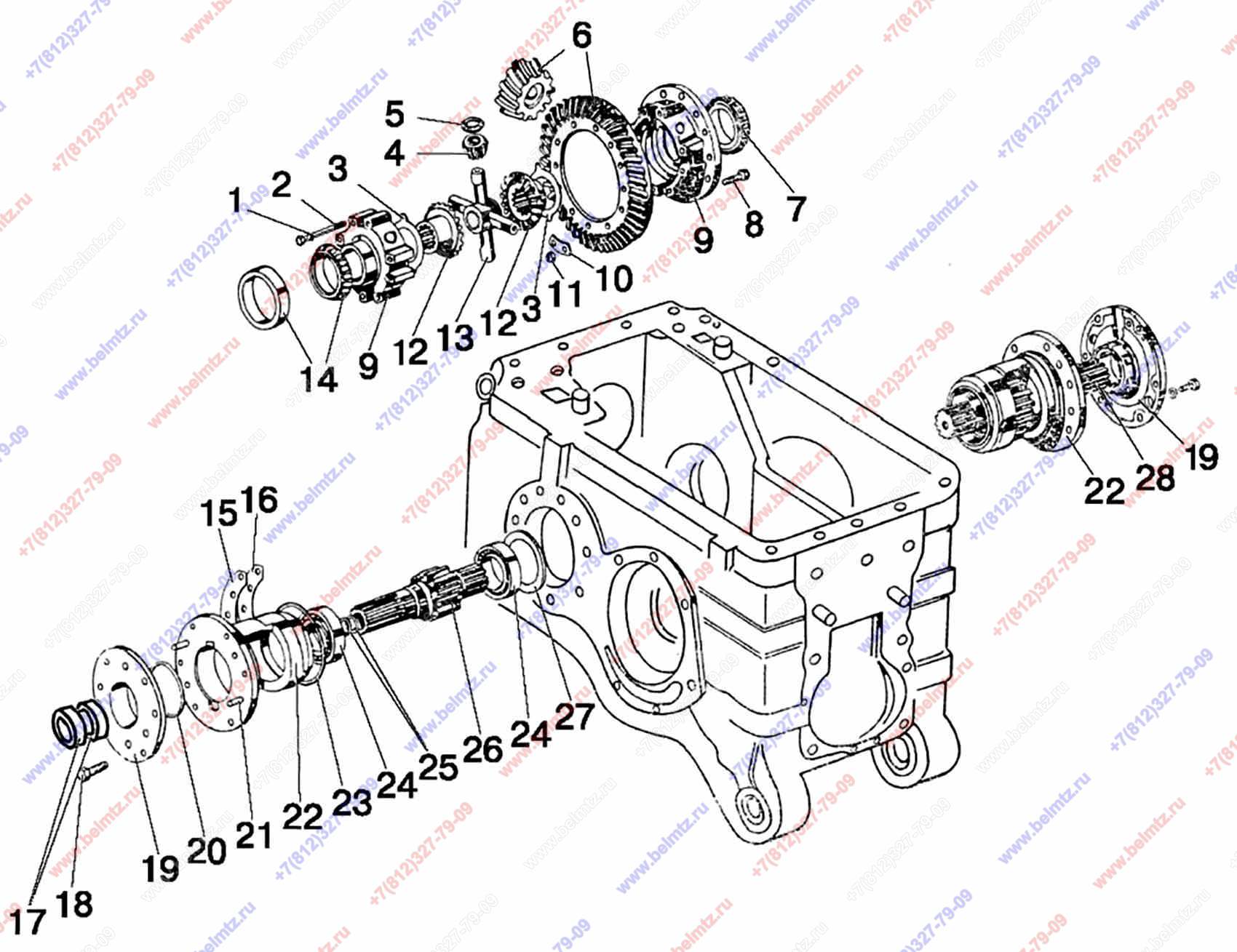

Группа 24. Задний мост. Подгруппа 2403. Дифференциал 85-2403020. Стакан подшипников.

Используется в Каталогах

Беларус-82.1
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-2407050-А-01 Крышка стакана
50-2407050-А-01
2
(17, 19, 20)
0
70-2407060 Стакан левый (2-х дисковый тормоз)
70-2407060
1
(22-27)
0
70-2407060-01 Стакан правый (2-х дисковый тормоз)
70-2407060-01
1
2
(22-25, 27, 28)
0
85-2403020 Дифференциал
85-2403020
1
(1-5, 8-17)
0
Ремкомплект МТЗ-80 для ремонта заднего моста КН-6112
КН-6112
1
8
1
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
8
2
50-2403034-А Болт
50-2403034-А
8
3
50-2403049-Б Шайба опорная полуосевой шестерни
50-2403049-Б
2
4
50-2403055-01 Шестерня дифференциала Z-12 (сателлит дифференциала)
50-2403055-01
4
4
85-2403055-01 Сателлит дифференциала
85-2403055-01
4
5
85-2403025 Шайба опорная сателлита
85-2403025
4
96
6
50-2403014 Шестерни главной передачи в паре
50-2403014
1
9
7
Подшипник 7515(32215) радиально упорный роликовый конический 75*130*33,25мм 1,76кг
7515
1
5
8
50-1702092 Болт призионный М12х42
50-1702092
12
10
9
85-2403015 Корпус дифференциала
85-2403015
1
3
10
50-2403023 Пластина стопорная
50-2403023
6
24
11
Гайка М12 ГОСТ 5915-70
М12-6Н.6.019 ГОСТ 5915-70
12
12
50-2403048 Шестерня полуосевая дифференциала Z-22 Кол.шлицов: Z-16
50-2403048
2
13
50-2403062-А2 Крестовина сателлитов дифференциала
50-2403062-А2
1
14
Подшипник 7215(302015) радиально-упорный роликовый конический 75*130*27,25мм 1,42кг
7215
1
5
15
50-2407056 Прокладка осевого зазора роликоподшипников и бокового зазора шестерен главной передачи S-0,5
50-2407056
14
3
16
50-2407057 Прокладка осевого зазора роликоподшипников и бокового зазора шестерен главной передачи S-0,2
50-2407057
10
5
17
Манжета армированная 50х70 (2.2-50х70-1)
2.2-50х70-1
4
5
18
Болт М12-6gх25 ГОСТ 7796-70
М12-6gх25.88.35.019 ГОСТ 7796-
4
19
85-2407059 Крышка стакана
85-2407059
2
20
Кольцо 102х4 70NBR (104-110-40-1-4)
102х4 70NBR
2
5
21
50-1601352 Штифт установочный
50-1601352
4
22
22
50Х-2407042 Стакан роликоподшипников ведущих шестерен конечной передачи
50Х-2407042
2
23
Кольцо 156,0х3,6 (160-165-36-1-4)
160-165-36-1-4
2
16
24
Подшипник 42212.КМ(NJ212) радиальный роликовый 60*110*22 мм 0,82кг
42212.КМ
4
4
25
Кольцо 034,0х3,0 (035-040-30-1-4)
035-040-30-1-4
4
14
26
70-2407053 Шестерня длинная левая ведущая конечной передачи
70-2407053
1
1
27
85-2407043 Опорная шайба конического роликоподшипника (Кольцо)
85-2407043
2
28
70-2407053-01 Шестерня короткая правая ведущая конечной передачи
70-2407053-01
1
2
