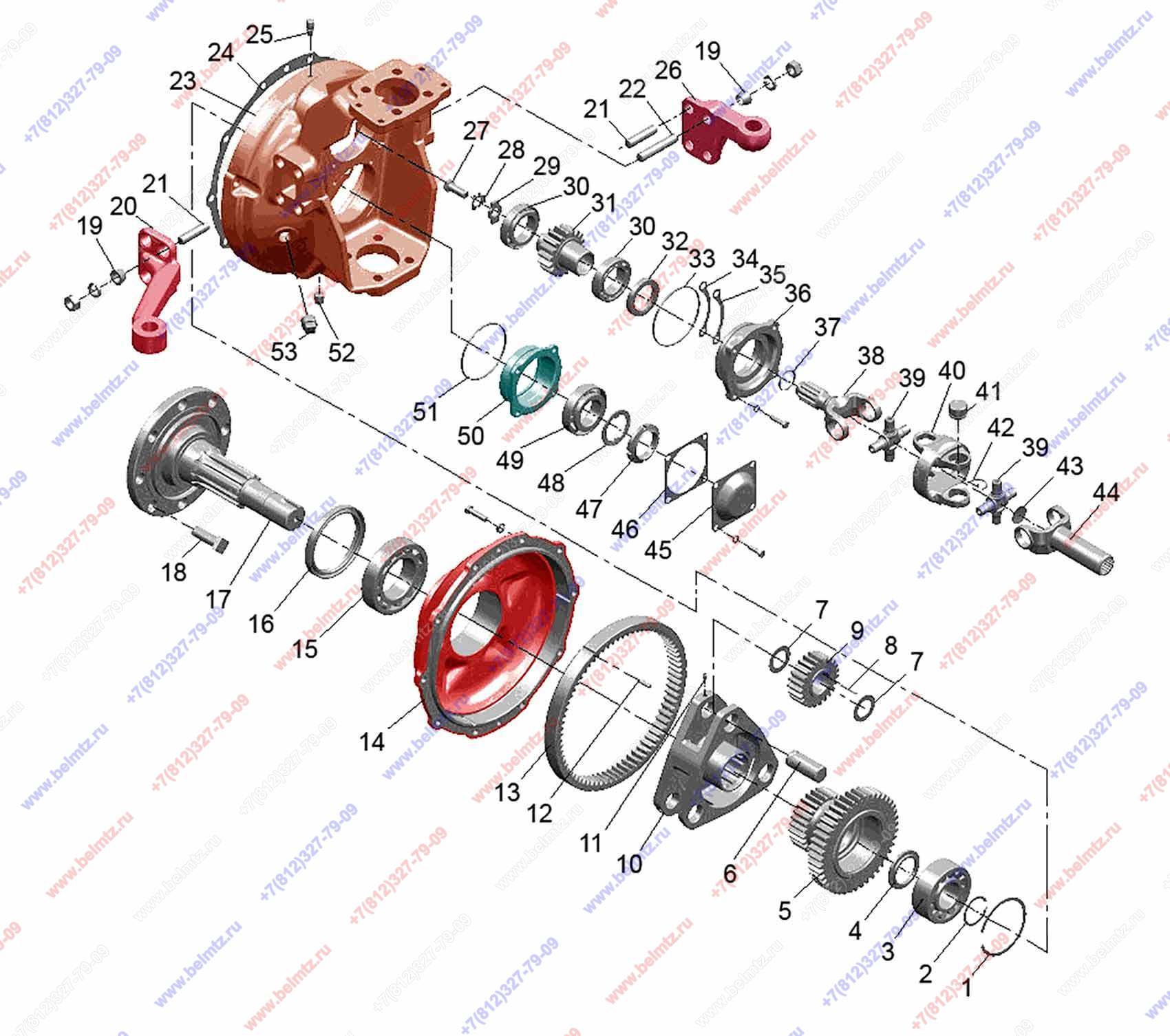

  • Группа 23. Передний ведущий мост. Подгруппа 2308. Редукторы колесные ПВМ 822-2300020-02 и -04.

Используется в Каталогах

Беларус-82.1
Беларус-1025
Беларус-952
Беларус-922
Беларус-920
Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1520-2308024-20 Шарнир
1520-2308024-20
2
(37-44)
0
1520-2308024-20А Шарнир усиленный
1520-2308024-20А
2
1
(37-44)
0
1520-2308080 Стакан
1520-2308080
2
(32, 33, 36)
0
1521-2308020 Крышка бортового редуктора
1521-2308020
2
(12-14)
0
1521-2308030 Водило в сборе
1521-2308030
2
(6-11)
0
1521-2308070 Фланец
1521-2308070
2
2
(17-18)
0
822-2308005 Редуктор левый
822-2308005
1
1
(1-53)
0
822-2308005-01 Редуктор правый
822-2308005-01
1
(1-53)
0
Ремкомплект МТЗ-1221 прокладок переднего моста КН-7245
КН-7245
1
6
1
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
2
11
2
Кольцо ГОСТ 13940-86 С45 наружное
С45 ГОСТ 13940-86
2
3
Подшипник 3609(22309) радиальный сферический двухрядный роликовый 45*100*36 мм 1,4кг
3609
2
4
4
1520-2308038 Кольцо
1520-2308038
2
4
5
1520-2308062-01 Блок шестерен z-28/39
1520-2308062-01
2
2
6
1520-2308053 Ось
1520-2308053
6
7
1520-2308054 Шайба
1520-2308054
12
8
Ролик 4х34.8 А3 ГОСТ 6870-81
4х34.8 А3 ГОСТ 6870-81
156
9
1520-2308059 Сателлит
1520-2308059
6
4
10
1521-2308056 Водило
1521-2308056
2
11
1520-2308011 Винт
1520-2308011
6
1
12
Штифт 2.8х25 ГОСТ 3128-70
2.8х25 ГОСТ 3128-70
6
13
1520-2308064 Шестерня (идет в сборе 1521-2308020)
1520-2308064
2
14
1521-2308016 Крышка (идет в сборе 1521-2308020)
1521-2308016
2
15
Подшипник 7514 А (32214) радиально-упорный роликовый конический 70*125*33.25мм 1,67кг
7514 А
2
5
16
Манжета армированная 100х125 (2.2-100х125-1)
2.2-100х125-1
2
10
17
1521-2308017 Фланец см.1521-2308070
1521-2308017
2
18
40-3103016 Болт переднего колеса (МТЗ-ЮМЗ)
40-3103016
16
19
1520-2308077 Втулка
1520-2308077
12
10
20
822-2308074 Рычаг левый
822-2308074
1
2
20
822-2308075 Рычаг правый
822-2308075
1
2
21
1520-2308079 Шпилька
1520-2308079
11
16
22
1520-2308079-02 Шпилька
1520-2308079-02
1
10
23
1520-2308015 Корпус бортового редуктора
1520-2308015
2
24
1520-2308034 Прокладка
1520-2308034
2
25
Сапун СВ-00.00.00
СВ-00.00.00
2
38
26
1021-2308076 Кронштейн левый
1021-2308076
1
2
27
1521-2308012 Болт
1521-2308012
2
28
1521-2308031 Пластина стопорная
1521-2308031
2
19
29
1521-2308013 Шайба
1521-2308013
2
30
Подшипник 2007109(32009) радиально-упорный роликовый конический 45*75*20 мм 0,33кг
2007109 А
4
10
31
1520-2308061-01 Шестерня z-20
1520-2308061-01
2
2
32
Манжета армированная 45х65 (2.2-45х65-1)
2,2-45х65-1
2
7
33
Кольцо 098,0х3,0 (100-105-30-2-2)
100-105-30-2-2
2
12
34
1520-2308021 Прокладка регулировочная В-0,2 мм
1520-2308021
20
4
35
1520-2308021-01 Прокладка регулировочная В-0,5 мм
1520-2308021-01
8
12
36
1520-2308035 Стакан
1520-2308035
2
37
Кольцо 031,00х2,5 (032-036-25-2-4)
032-036-25-2-4
2
6
38
1520-2308063-10 Вилка см 1520-2308024-20
1520-2308063-10
2
39
3102-2201025 Крестовина вала карданного в сборе
3102-2201025
4
6
39
34-2201043 Кольцо стопорное
34-2201043
4
39
72-2203025 Крестовина с сальниками и подшипниками
72-2203025
4
39
72-2203025-А Крестовина аналог
72-2203025-А
4
40
15.22.01.013-10 Вилка двойного шарнира
15.22.01.013-10
2
41
Подшипник 704702 игольчатый (подшипник кардана) 16,305*30*25мм 0,02кг
704702
16
42
24-2201043-01 Кольцо стопорное
24-2201043-01
16
42
24-2201043-10 Кольцо стопорное
24-2201043-10
16
42
24-2201043-20 Кольцо стопорное
24-2201043-20
16
42
24-2201043-30 Кольцо стопорное
24-2201043-30
16
43
Заглушка 32 ОСТ 37.001.173-75
32 ОСТ 37.001.173-75
2
44
1520-2308048 Вилка см 1520-2308024-20
1520-2308048
2
45
1520-2308004 Крышка
1520-2308004
2
46
1520-2308003 Прокладка
1520-2308003
2
47
80-1701045 Гайка
80-1701045
2
6
48
80-1701056 Шайба
80-1701056
2
9
49
Подшипник 7509(6-7509.А, 32209) радиально упорный роликовый конический 45*85*24.75 мм 0,598кг
6-7509.А
2
7
50
1520-2308002 Стакан
1520-2308002
2
51
Кольцо 093,0х3,0 (095-100-30-1-4)
095-100-30-1-4
2
9
52
Пробка магнитная ПМ-8
ПМ-8
2
52
Пробка ПК КГ З/8"
ПК КГЗ/8"
2
53
Пробка ПК КГ 3/4"
ПК КГ 3/4"
2
