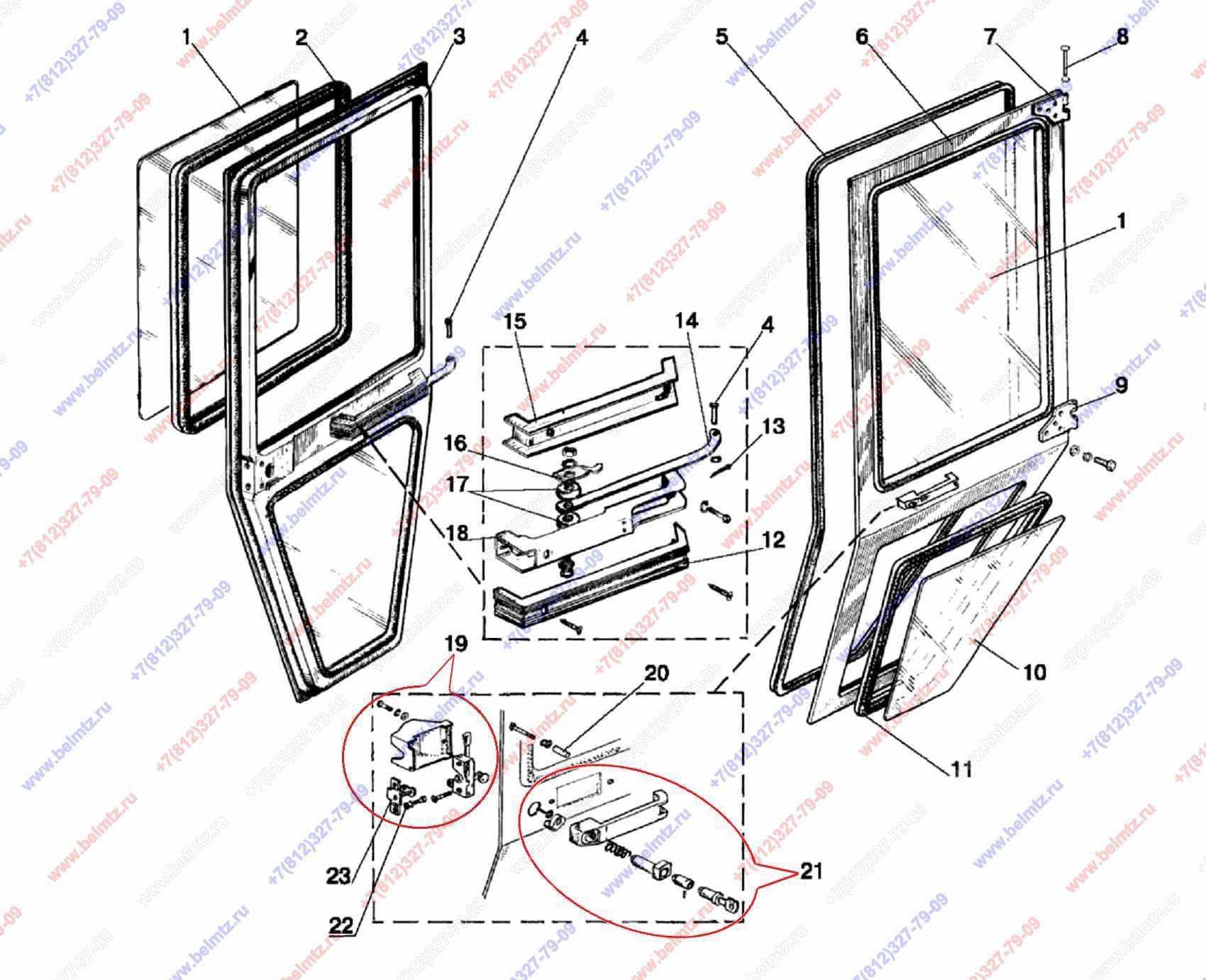

Группа 67. Кабина. Подгруппа 6708. Двери кабины.

Используется в Каталогах

Беларус-82.1
Беларус-1221
Беларус-952
Беларус-920

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-6708005-Б Дверь левая в сборе со стеклом
80-6708005-Б
1
0
80-6708005-Б-01 Дверь правая в сборе со стеклом
80-6708005-Б-01
1
0
80-6708010-Б Дверь левая б/замка со стеклом
80-6708010-Б
1
0
80-6708010-Б-01 Дверь правая б/замка со стеклом
80-6708010-Б-01
1
6
0
80-6708600 Фиксатор
80-6708600
2
1
1221.4-6708013-EN Стекло
1221.4-6708013-EN
2
1
80-6700011-03 Стекло двери верх 763х608(762х607укр)(по др.каталогу 80-6708013-А) УК
80-6700011-03
2
1
80-6708013-А Стекло
80-6708013-А
2
5
2
Уплотнитель стекла А37.08.043-02 верхнего двери L-2720мм
А37.08.043-02
2
3
3
80-6708020-Б-01 Дверь правая без стекла
80-6708020-Б-01
1
4
Палец 8х22 ОСТ 37.001.163-75
8х22 ОСТ 37.001.163-75
2
5
80-6700021 Уплотнитель двери L-3900мм
80-6700021
2
6
80-6708020-Б Дверь левая без стекла
80-6708020-Б
1
7
А37.03.022-Б Петля двери верхняя
А37.03.022-Б
2
8
822-6700011-01 Палец
822-6700011-01
10
9
А37.03.022-Б-01 Петля двери нижняя
А37.03.022-Б-01
2
10
1221.4-6708014-EN Стекло
1221.4-6708014-EN
2
10
80-6700011-05 Стекло двери низ 470х391(530х391укр)(по др.каталогу 80-6708014-А)
80-6700011-05
2
3
10
80-6708014-А Стекло
80-6708014-А
2
11
Уплотнитель стекла А37.08.043-03 нижнего двери L-1560мм
А37.08.043-03
2
5
12
80-6708603 Накладка
80-6708603
2
13
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
14
80-6708616 Рычаг
80-6708616
2
15
80-6708602 Накладка
80-6708602
2
16
80-6708618 Пружина
80-6708618
4
17
80-6708619-А Буфер
80-6708619-А
4
18
80-6708610 Поручень
80-6708610
2
5
19
80-6105010 Замок двери левой
80-6105010
1
2
19
80-6105010-01 Замок двери правой
80-6105010-01
1
4
20
80-6708813 Втулка
80-6708813
2
21
80-6105300-А1 Ручка левая
80-6105300-А1
1
5
21
80-6105330-А1 Ручка правая
80-6105330-А1
1
2
22
80-6105171 Шайба
80-6105171
4
23
80-6105170-Б Зацеп
80-6105170-Б
2
