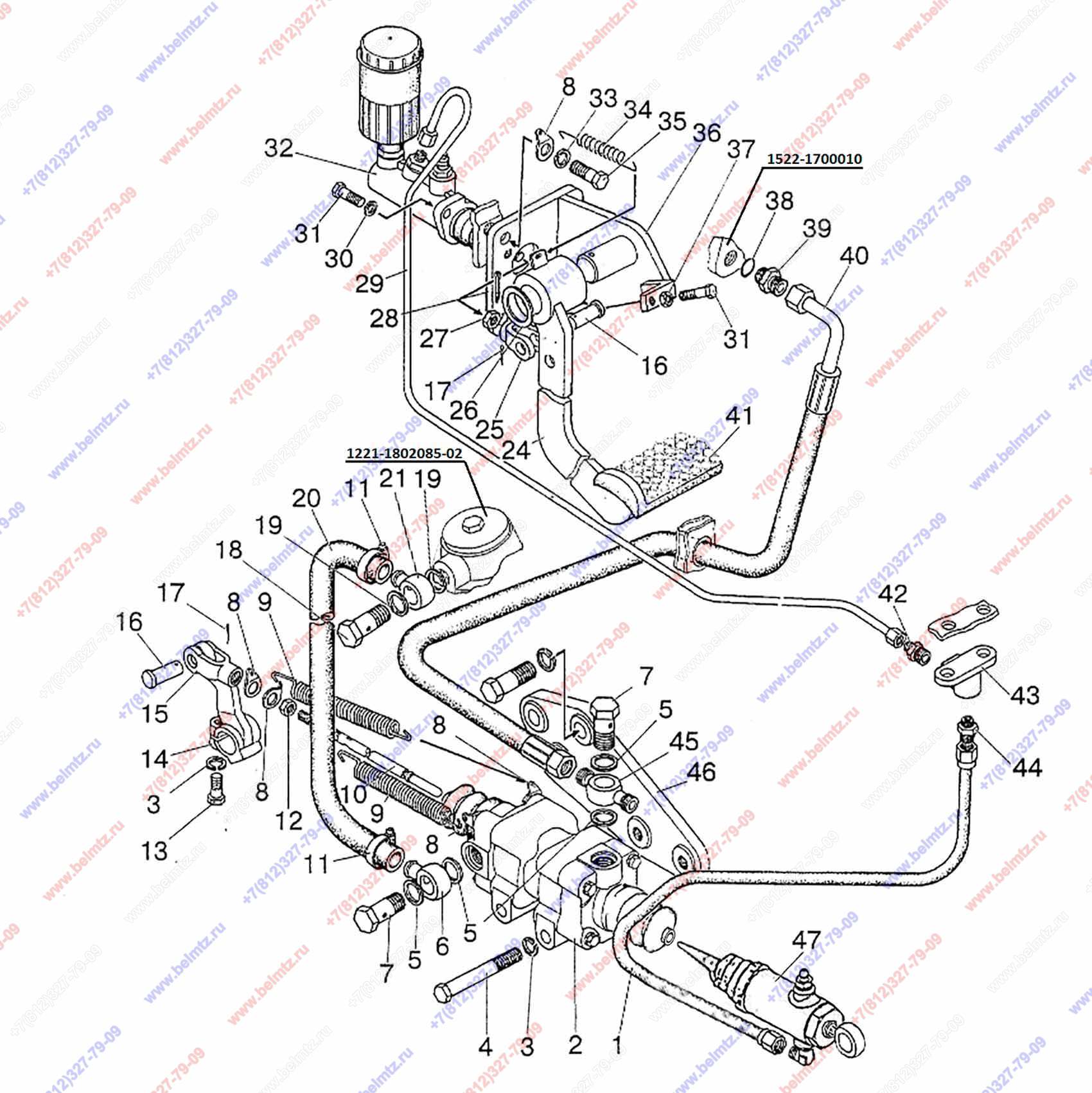

  • Группа 16. Сцепление. Подгруппа 1602. Управление сцеплением. МТЗ-1523

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект г\усилителя 80-1602510 к МТЗ-1523 (5320-1609510)
ПГУ 5320-1609510
1
1
2022-1602280 Трубопровод
2022-1602280
1
1
952-3407100-02 Рукав высокого давления ф8х1 армирован. (L-690мм)
952-3407100-02
1
2
80-1602510-01 Гидроусилитель для МТЗ-1222,1523,1222В,1523В
80-1602510-01
1
3
Шайба 12 ОТ
12 ОТ ОСТ 37.001.115-75
3
4
Болт М12-6gх90 ГОСТ 7795-70
М12-6gх90.88.35.019 ГОСТ 7795-
2
5
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
4
6
С80-4607380 Труба
С80-4607380
1
6
Ф80-3407720 Маслопровод
Ф80-3407720
4
7
40-4607032 Болт
40-4607032
2
8
7
40-4607051 Болт
40-4607051
1
2
8
80-1602116 Ушко
80-1602116
5
9
50-1605152 Пружина педали
50-1605152
2
3
10
1221В-1602112 Тяга
1221В-1602112
1
11
Хомут 12-22
12-22
2
12
12
Гайка М12х1,25 ГОСТ 5916-70
М12х1,25.6Н.6.019 ГОСТ 5916-70
1
13
Болт М12-6gх35 ГОСТ 7796-70
М12-6gх35.88.35.019 ГОСТ 7796-
1
14
1522-1601219 Рычаг
1522-1601219
1
15
50-3502203 Вилка
50-3502203
1
16
Палец 12х32 ОСТ 37.001.163-97
12х32 ОСТ 37.001.163-97
2
9
17
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
18
1221-3407140-А-01 Клапан
1221-3407140-А-01
1
18
40-4607037 Болт
40-4607037
1
4
19
40-4607033-А Шайба медная 24х32х1,5
40-4607033-А
2
45
19
Кольцо USIT M24
USIT M24
2
28
20
1522-1602711 Шланг
1522-1602711
1
20
Рукав ф10х18,5-1,6 мм(16атм) ГОСТ 10362-76
Рукав ф10х18,5
1
8,6
L-1300мм
21
1221-3407130 Маслопровод
1221-3407130
1
1
22
Болт М16-6gх50 ГОСТ 7796-70
М16-6gх50.88.35.019 ГОСТ 779
3
23
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
3
24
1522-1602020-Б Педаль
1522-1602020-Б
1
25
822-3502203 Вилка
822-3502203
1
2
26
50-3406037 Шайба
50-3406037
1
27
Гайка М10 ГОСТ 5915-70
М10-6Н.6.019 ГОСТ 5915-70
1
211
28
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
29
2522-1602595 Трубопровод
2522-1602595
1
30
Шайба 8Т
8Т ОСТ 37.001.115-75
3
31
Болт М8-6gх35 ГОСТ 7796-70
М8-6gх35.88.35.019 ГОСТ 7796-7
3
32
2022-1602810-А Главный цилиндр (аналог Гирлинга и CARLISLE сцепл.)
2022-1602810-А
1
1
32
Цилиндр главный 6300233 взаимозаменяем с CARLISLE и Girling
6300233
1
32
Цилиндр главный CARLISLE S73067386
S73067386
1
32
Цилиндр главный Girling 730.67196
73067196
1
33
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
4
34
70-4616033 Пружина
70-4616033
1
35
Болт М10-6gх25 ГОСТ 7796-70
М10-6gх25.88.35.019 ГОСТ 7796-
4
36
1522-1602030 Кронштейн
1522-1602030
1
37
Гайка М8 ГОСТ 5915-70
М8-6Н.6.019 ГОСТ 5915-70
4
38
Кольцо 024,50х2,50 (025-029-25-2-2)
025-029-25-2-2
1
39
1522-3407016 Штуцер
1522-3407016
1
40
1522В-3407100-03 Рукав высокого давления ф12,5х2 (L-1200мм)
1522В-3407100-03
1
2
40
2022-4218026-02 Рукав
2022-4218026-02
1
41
А13.33.002 Накладка (на педаль сцепл.и тормаза ) правая
А13.33.002
1
3
42
822-3503701 Штуцер
822-3503701
1
43
80В-1602106-Б Угольник
80В-1602106-Б
1
43
822-3503105 Угольник
822-3503105
1
44
822-3503155 Штуцер
822-3503155
1
45
1522-4607078 Угольник
1522-4607078
1
45
40-3405061-А Штуцер поворотный М20х1,5
40-3405061-А
1
1
46
1522-1602067 Кронштейн
1522-1602067
1
47
1523-1602550 Цилиндр рабочий МТЗ-1222,1222В,1523,1523В,2022,2022В
1523-1602550
1
7
