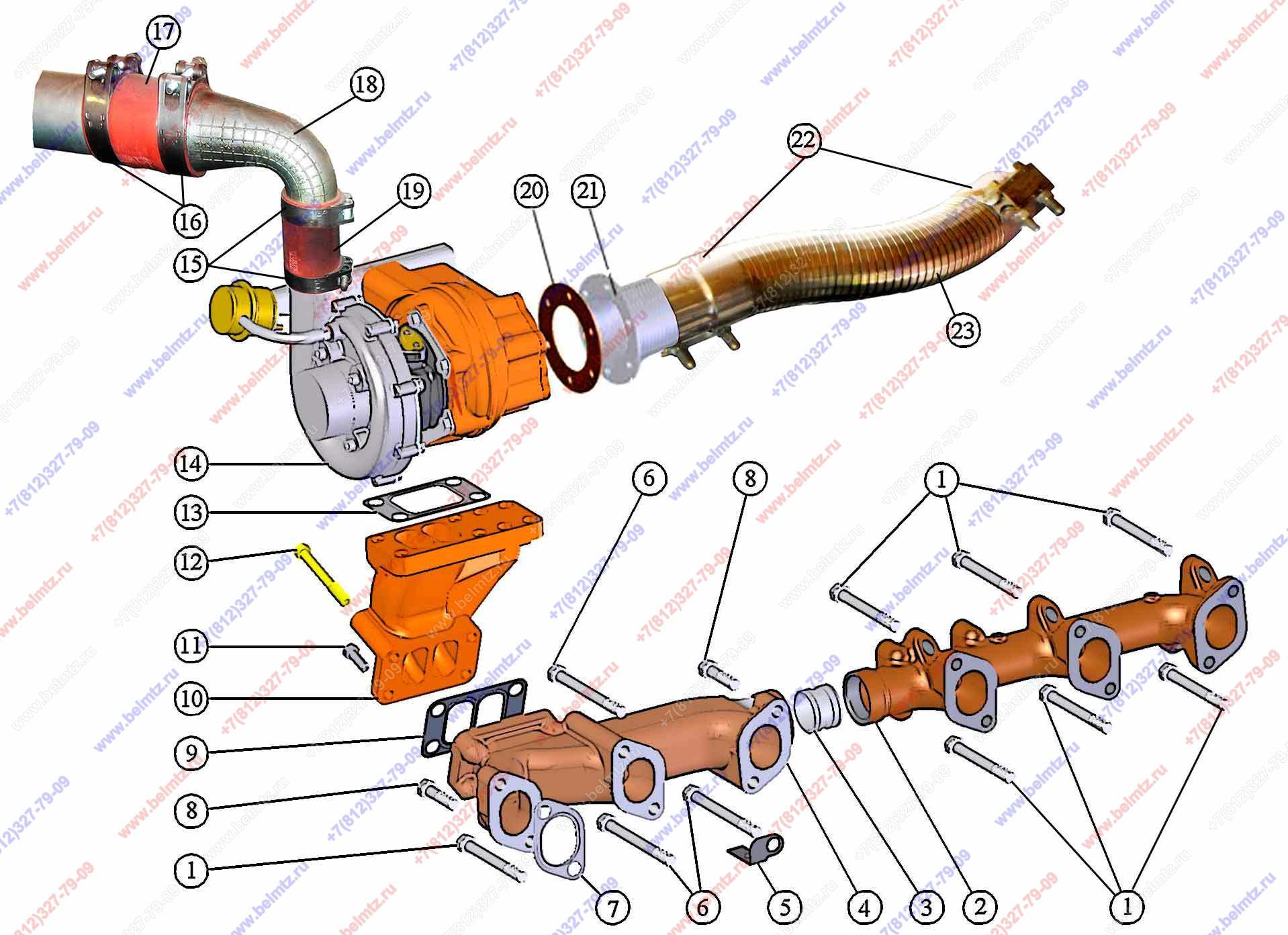

  • Группа 10. Механизмы дизеля. Подгруппа 1008. Газопровод дизеля. Д-260.4S2 и Д-260.9S2 с К-27-542-01

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Комплект установочных прокладок ТКР-7
К-т прокладок ТКР-7
1
0
Ремкомплект Д-260 прокладок двигателя (полный) (прокл.ГБЦ с герметиком + прокл.ЭКРАН) КН-5409
КН-5409
1
7
1
260-1008048-02 Болт
260-1008048-02
7
2
263-1008022 Коллектор задний
263-1008022
1
3
260-1008023 Компенсатор
260-1008023
1
4
4
260-1008021 Коллектор выпускной
260-1008021
1
5
260-1002327 Планка
260-1002327
1
6
260-1008048-04 Болт
260-1008048-04
3
7
260-1008007-А Прокладка
260-1008007-А
6
22
8
260-1008048 Болт
260-1008048
2
9
260-1008026 Прокладка
260-1008026
1
5
10
260-1008025 Переходник
260-1008025
1
11
245-1008024 Болт
245-1008024
6
12
260-1008027 Болт крепления коллектора
260-1008027
2
1
13
245-1008016 Прокладка турбокомпрессора
245-1008016
1
18
13
245-1008016-А Прокладка турбокомпрессора
245-1008016-А
1
7
14
К27-542-01 Турбокомпрессор (Чехия "TURBO")
К27-542-01
1
14
ТКР 7.1-01.03 Турбокомпрессор аналог К27-542-01 Углы разворота: α – 0º, β – 0º
ТКР 7.1-01.03
1
15
Хомут силовой NORMA GBS 61/20 W2
GBS 61/20 W2
2
16
Хомут силовой NORMA GBS 82/25 W2
GBS 82/25 W2
2
17
Патрубок силиконовый 75-100-К ТУ 2556-015-54313103-2010
75-100-К
1
1
18
245-1008311 Патрубок
245-1008311
1
1
19
Патрубок силиконовый 50-100-К ТУ 2556-015-54313103-2010
50-100-К
1
2
20
2022-1205006-Б Прокладка
2022-1205006-Б
1
21
2022.4-1205160 Патрубок
2022.4-1205160
1
22
Хомут ступенчатый J190059 70мм
J190059
2
23
Металлорукав 000.4859.21.000-70-300
000.4859.21.000-70-300
1
23
Металлорукав S39070-54
S39070-54
1
