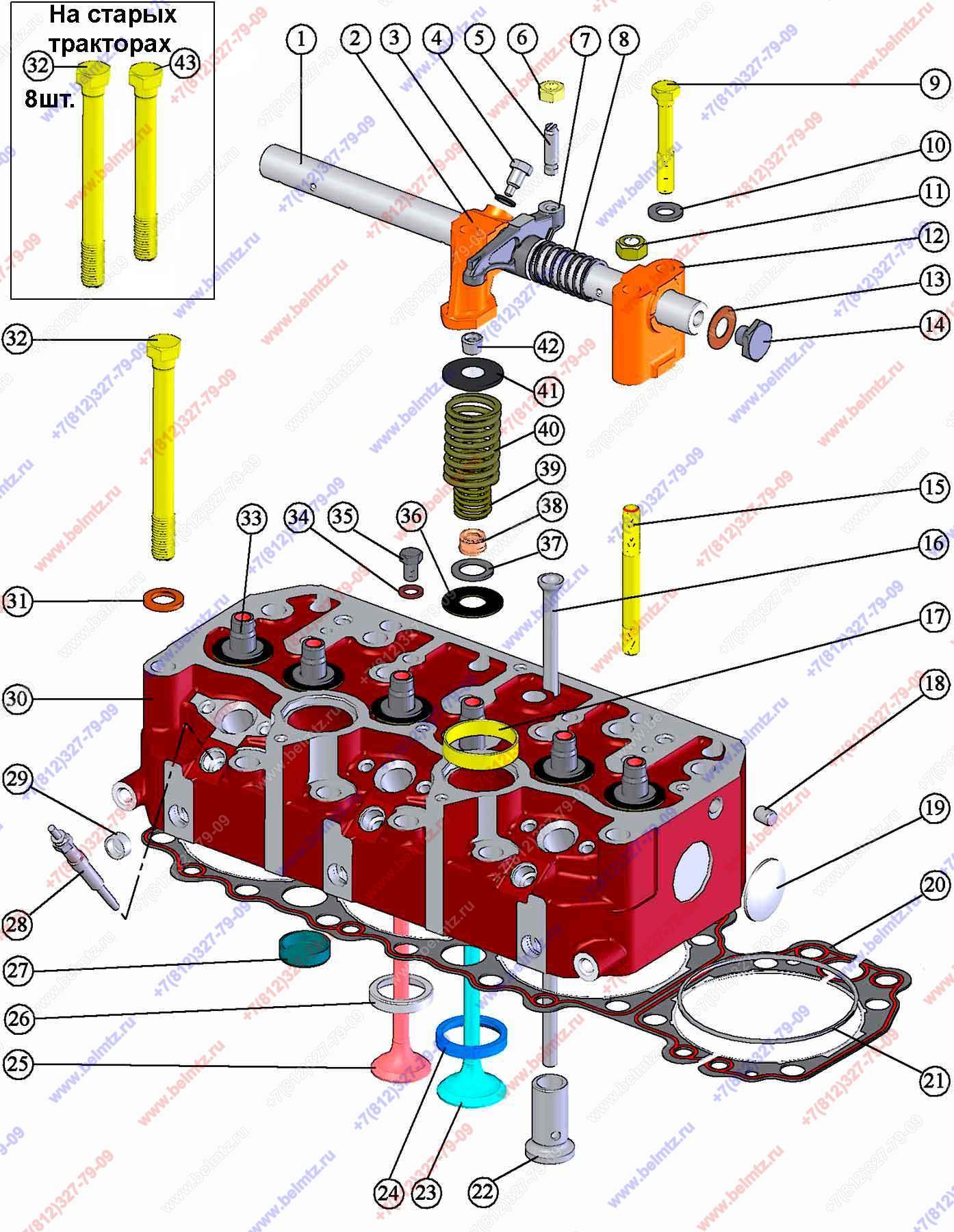

  • Группа 10. Механизмы дизеля. Подгруппа 1003, 1007. Головка цилиндров. Клапаны и толкатели клапанов. Д-260.1S3A Д-260.2S3A Д-260.4S3A

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
240-1007002-Р Пружины клапанов (240-1007046-А 8шт + 240-1007045-А 8шт)
240-1007002-Р
2
0
260-1003012-А2 Головка цилиндров ЕВРО-2 под свечи
260-1003012-А2
2
0
260-1007100-А Механизм коромысел
260-1007100-А
2
0
Ремкомплект Д-260 манжет клапанов ГБЦ КН-7209
КН-7209
1
8
п.38
0
Ремкомплект Д-260 прокладок двигателя (полный) (прокл.ГБЦ с герметиком + прокл.ЭКРАН) КН-5409
КН-5409
1
7
0
Ремкомплект Д-260 прокладок двигателя ГОСТ (полный паронит) (прокл. ГБЦ с ГЕРМ.) МТЗ-1221 КН-5415
КН-5415
1
1
260-1007102-А Ось коромысел
260-1007102-А
2
3
2
240-1007152-Б-01 Стойка оси коромысел средняя третья
240-1007152-Б-01
2
8
3
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
3
4
240-1007185 Фиксатор оси коромысел
240-1007185
2
5
50-1007175-Б1 Винт регулировочный
50-1007175-Б1
12
16
6
Д02-063 Гайка
Д02-063
12
7
7
50-1007212-А4 Коромысло
50-1007212-А4
12
8
50-1007103-А Пружина оси коромысел
50-1007103-А
4
6
9
Болт М12-6gх85 ГОСТ 7796-70
М12-6gх85.88.35.019 ГОСТ 7796-
4
10
Шайба 12 ГОСТ 6402-70
12 ГОСТ 6402-70
4
11
Гайка М12 ГОСТ 5915-70
М12-6Н.6.019 ГОСТ 5915-70
6
12
240-1007151-Б-01 Стойка оси коромысел крайняя (с доп отверстием снизу под смазку)
240-1007151-Б-01
4
13
50-1007183 Шайба пробки
50-1007183
4
6
14
50-1007182 Пробка оси коромысел
50-1007182
4
15
240-1003112 Шпилька стойки
240-1003112
6
12
16
260-1007310-А Штанга толкателя
260-1007310-А
12
12
17
50-1003103-А Стакан
50-1003103-А
4
18
240-1003037 Заглушка
240-1003037
4
19
Заглушка 45-08КП.Ц9.ХР
45-08КП.Ц9.ХР
4
20
260-1003025 Прокладка ГБЦ Д-260
260-1003025
1
20
260-1003025-А Прокладка ГБЦ Д-260 цельная
260-1003025-А
1
20
260-1003025-Ч Прокладка ГБЦ Д-260 с герметиком цельная
260-1003025Ч
1
8
20
263-1003020 Прокладка головки цилиндров
263-1003020
1
21
240-1003081-А (Ф4-118.3) Кольцо фторопластовое под гильзу
240-1003081-А
6
61
22
240-1007375-А Толкатель клапана
240-1007375-А
12
2
22
240-1007375-А1 Толкатель клапана
240-1007375-А1
12
23
260-1007014-А Клапан впускной
260-1007014-А
6
23
260-1007014-А1 Клапан впускной (угол 30 град)
260-1007014-А1
6
23
260-1007014-В Клапан впускной
260-1007014-В
6
12
24
245-1003018-Б6 Седло клапана впускного
245-1003018-Б6
6
25
240-1007015-Б6 Клапан выпускной
240-1007015-Б6
6
26
245-1003019-Б6 Седло клапана выпускного
245-1003019-Б6
6
27
240-1003027-А2 Заглушка
240-1003027- А2
4
10
28
Свеча 11.720.720 накала 24V
11.720.720
6
9
28
Свеча IIC-SV 241235 накала 24V
IIC-SV 241235
6
29
Д02-003-А Заглушка
Д02-003-А
6
3
30
260-1003013 Головка цилиндров
260-1003013
2
31
245-1005128 Шайба
245-1005128
26
32
260-1003124-01 Болт головки блока до 2009г. L-158мм
260-1003124-01
26
12
32
260-1003124-D Болт головки блока с 2015г. полная резьба L-158мм
260-1003124-D
26
6
33
245-1007032 Втулка направляющая клапана (К3.30.0257-11) L-78мм
245-1007032
12
12
33
260-1007032 Втулка направляющая клапана (К3.30.0257-10) L-70мм
260-1007032
12
20
34
36-1104788 Прокладка
36-1104788
4
35
240-1003281 Пробка
240-1003281
4
36
240-1007054 Шайба пружины клапана нижняя
240-1007054
12
37
240-1007055 Шайба пружины клапана верхняя
240-1007055
12
38
240-1007020 Манжета уплотнительная клапана (маслосъемные колпачки) Д240-Д260
240-1007020
12
8
39
240-1007046-А1 Пружина клапана внутренняя (-А5) диаметр проволоки 3мм
240-1007046-А1
12
40
240-1007045-А1 Пружина клапана наружная (-А9) диаметр проволоки 4,5мм
240-1007045-А1
12
41
240-1007048 Тарелка пружин клапана
240-1007048
12
12
42
50-1007053-А2 Сухарь клапана
50-1007053-А2
24
32
43
260-1003124 Болт головки блока до 2009г.L-144мм
260-1003124
18
5
