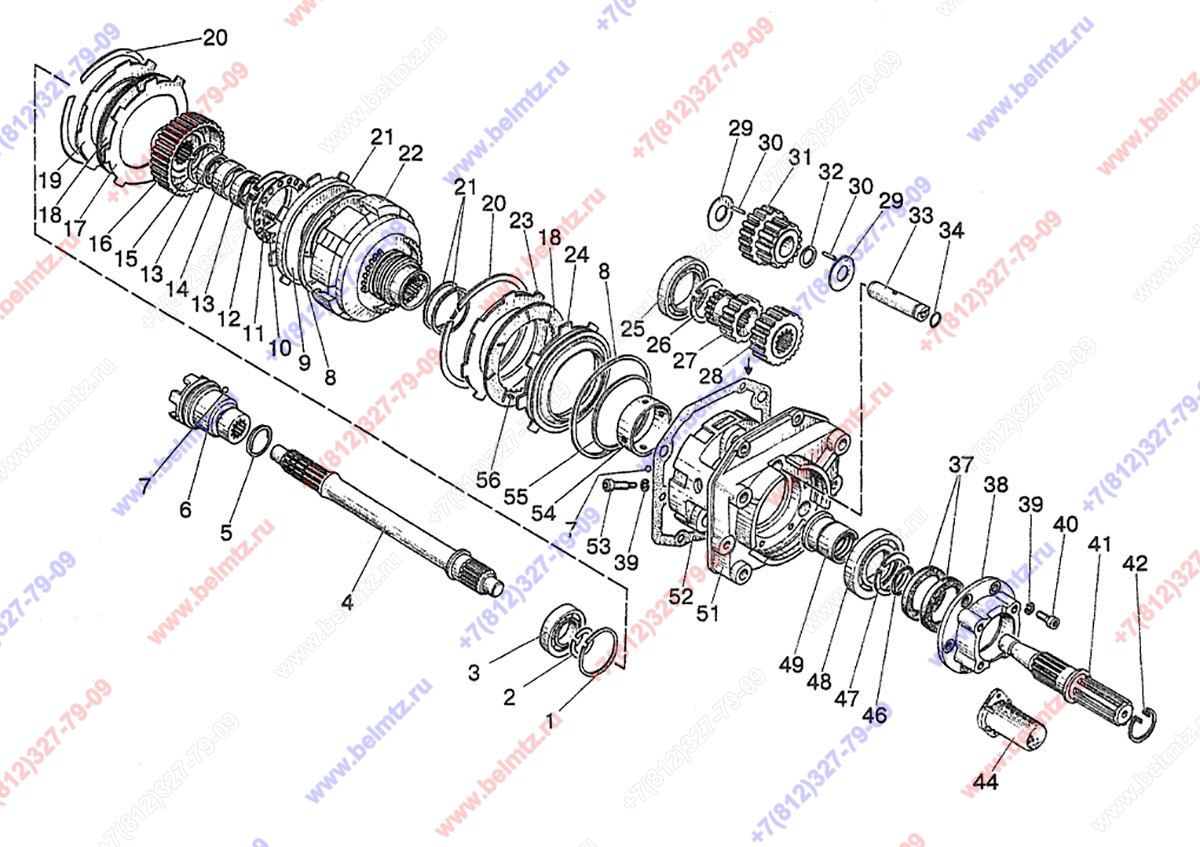

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 1522-4202010. МТЗ-1523

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-4202045-Б-01 Муфта переключения привода заднего ВОМ МТЗ-1523
50-4202045-01
1
10
(5-7)
1
Кольцо ГОСТ 13943-86 С80 внутреннее
С80 ГОСТ 13943-86
1
2
Кольцо ГОСТ 13940-86 2С40 наружное
С40 ГОСТ 13940-86
1
12
3
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
9
4
1522-4202011 Вал ведущий
1522-4202011
1
2
5
А61.03.002 Кольцо
А61.03.002
1
6
50-4202046-Б-01 Муфта переключения
50-4202046-Б-01
1
7
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
1
8
80-1701382 Кольцо
80-1701382
2
4
9
80-1701374-01 Поршень
80-1701374-01
1
10
80-1701373 Опора пружины
80-1701373
1
11
80-1701395 Пружина
80-1701395
16
64
12
Кольцо ГОСТ 13942-86 С80 наружное
С80 ГОСТ13942-86
1
13
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
2
7
14
8020-4202032 Втулка
8020-4202032
1
15
Кольцо ГОСТ 13943-86 С62 внутреннее
С62 ГОСТ 13943-86
1
16
1522-4202034 Муфта шлицевая
1522-4202034
1
17
80-1701384 Диск ведущий большой ВОМ-1021,1025.1221,1523
80-1701384
5
7
18
80-1701375 Диск ведомый ДМ05 большой ВОМ-1021,1025,1221, 1523
80-1701375
6
15
19
80-1701379-01 Диск упорный большой на ВОМ-1021,1025,1221,1523
80-1701379-01
1
20
80-1701392-А Кольцо
80-1701392-А
2
21
142-1701381-А Кольцо
142-1701381-А
3
6
22
8020-4202031-01 Барабан
8020-4202031-01
1
2
23
80-1701379 Диск упорный
80-1701379
1
24
8020-4202033 Поршень тормоза
8020-4202033
1
25
Подшипник 113
113
1
26
Кольцо ГОСТ 13940-86 2С65
2С65 ГОСТ 13940-86
1
27
1021-4202026-БА Шестерня
1021-4202026-БА
1
28
1021-4202021-Б Шестерня
1021-4202021-Б
1
29
1522-4202023 Шайба упорная
1522-4202023
6
30
Ролик 5x27,8 А3 ГОСТ 6870-81
5x27,8 А3 ГОСТ 6870-81
114
31
1522-4202028 Шестерня
1522-4202028
3
32
1522-4202024 Втулка
1522-4202024
3
33
1522-4202022 Ось промежуточная
1522-4202022
3
34
Кольцо 020,50х2,50 (021-025-25-1-4)
021-025-25-1-4
3
16
37
Манжета армированная 60х80 (2.2-60х80-1)
2.2-60х80-1
2
19
38
8020-4202018-А Крышка
8020-4202018-А
1
39
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
7
40
Ф80-3407133-Б Винт
Ф80-3407133-Б
6
41
1021-4202016-Б Хвостовик (8шл.) 540 оборотов для крышек МТЗ-1523 выпуска до 2003г.
1021-4202016-Б
1
1
41
1021-4202017 Хвостовик (21шлиц, 1000об/мин) диам.42 дл.288
1021-4202017
1
1
41
1522-4202017-Б-01 Хвостовик 8 шл. 1000об/мин L - 277 мм
1522-4202017-Б-01
1
1
41
1522-4202017-Б-03 Хвостовик 6 шл. 1000об/мин L - 277 мм
1522-4202017-Б-03
1
41
1522-4202047 Хвостовик 8 шл. 1000 об. МТЗ-1523 до 2000г.
1522-4202047
1
1
42
220-4202027 Кольцо стопорное
220-4202027
1
18
44
1522-4202065 Колпак заднего ВОМ
1522-4202065
1
46
Кольцо 041,0х3,0 (042-048-30-2-1)
042-048-30-2-1
1
13
47
Кольцо ГОСТ 13940-86 2С60
2С60 ГОСТ13940-86
1
19
48
Подшипник 212 (6212) радиальный шариковый 60*110*22мм 0,771кг
212
1
6
49
8020-4202027 Втулка
8020-4202027
1
51
1522-4202014-Б Корпус
1522-4202014-Б
1
52
1522-4202013-А Прокладка
1522-4202013-А
1
7
53
8020-4202043 Винт
8020-4202043
1
54
142-4202042 Втулка
142-4202042
1
55
86-1802047 Кольцо
86-1802047
1
56
8020-4202041 Пружина
8020-4202041
4
