Используется в Каталогах

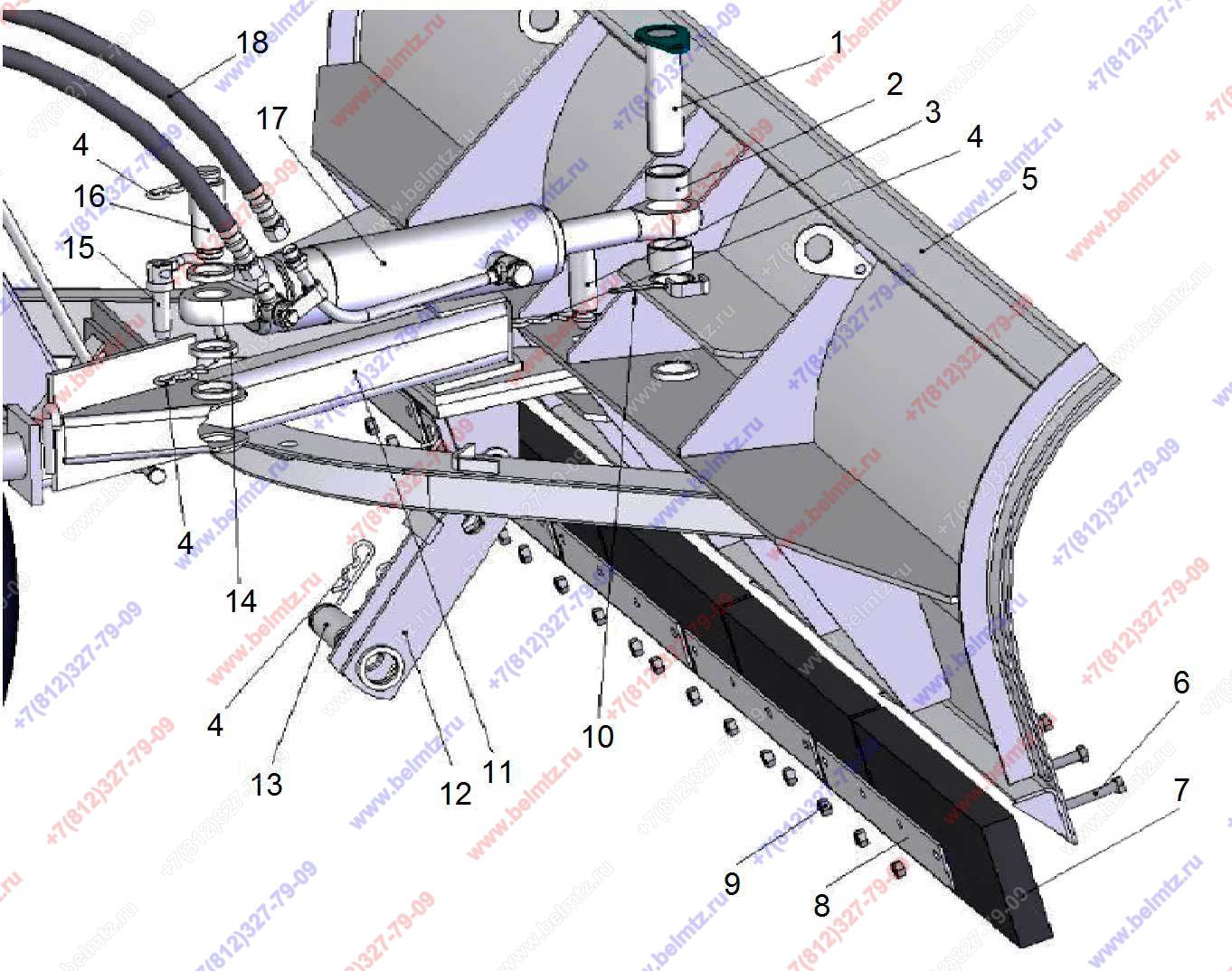

Отвал КО-4

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
СНУ-550.18.170 Палец коммунального ножа
СНУ-550.18.170
1
2
2
ПКУ-0,8.01.012 Втулка
ПКУ-0,8.01.012
2
3
КО 14.000 Ось
КО 14.000
1
4
А61.07.001 Шплинт пружинный
А61.07.001
11
4
КУН 00.623Б Шплинт пружинный
КУН 00.623Б
11
21
5
КО 01.000 АМ Нож к КО-4
КО 01.000 АМ
1
6
Болт М12-6gх65 ГОСТ 7798-70
М12-6gх65.58.019 ГОСТ 7798-70
20
7
500х250х40 Техпластина армированная без отверстий Бр
500х250х40 Бр
5
7
500х250х40 Техпластина армированная мет.тросом без отверстий
500х250х40
5
7
500х250х40 Техпластина армированная мет.тросом в 2 слоя (8 ммх15шт ) без отверстий
500х250х40 2слоя
5
15
7
500х250х40 Техпластина армированная синтет.нитью без отверстий
500х250х40 синт.н.
5
7
500х250х40 Техпластина армированная синтет.тканью без отверстий
500х250х40 синт.тк.
5
7
500х250х40 Техпластина неармированная без отверстий
500х250х40на
5
8
КО 00.022А Пластина
КО 00.022А
5
5
9
Гайка М12 ГОСТ 5915-70
М12-6Н.6.019 ГОСТ 5915-70
20
10
Шплинт 5,0х63 ГОСТ 397-79
5,0х63 ГОСТ 397-79
3
11
КО 02.000А Рама толкающая (голая :нет пружин,пальцев,креплений верхних)
КО 02.000А
1
12
КО 06.200 Кронштейн
КО 06.200
1
13
КО 00.016 Ось
КО 00.016
2
14
ПКУ-0,8.01.466 Шайба
ПКУ-0,8.01.466
2
15
КО 08.000 Фиксатор
КО 08.000
1
16
БД 00.00.03 Палец для коммунального ножа
БД 00.00.03
1
3
17
Гидроцилиндр в сборе КО18.000 поворота отвала КО-4/9 (Сальск) мтз-82
КО18.000
1
18
РВД Г24 М20х1.5 L-2000мм Н.036.83.280
РВДг.24-2м
4
2
