  • Группа. Пусковой двигатель. Подгруппа Д24. Кривошипно-шатунный механизм ПД-14-А-1 (Д24с01-5) ПД-10

Используется в Каталогах

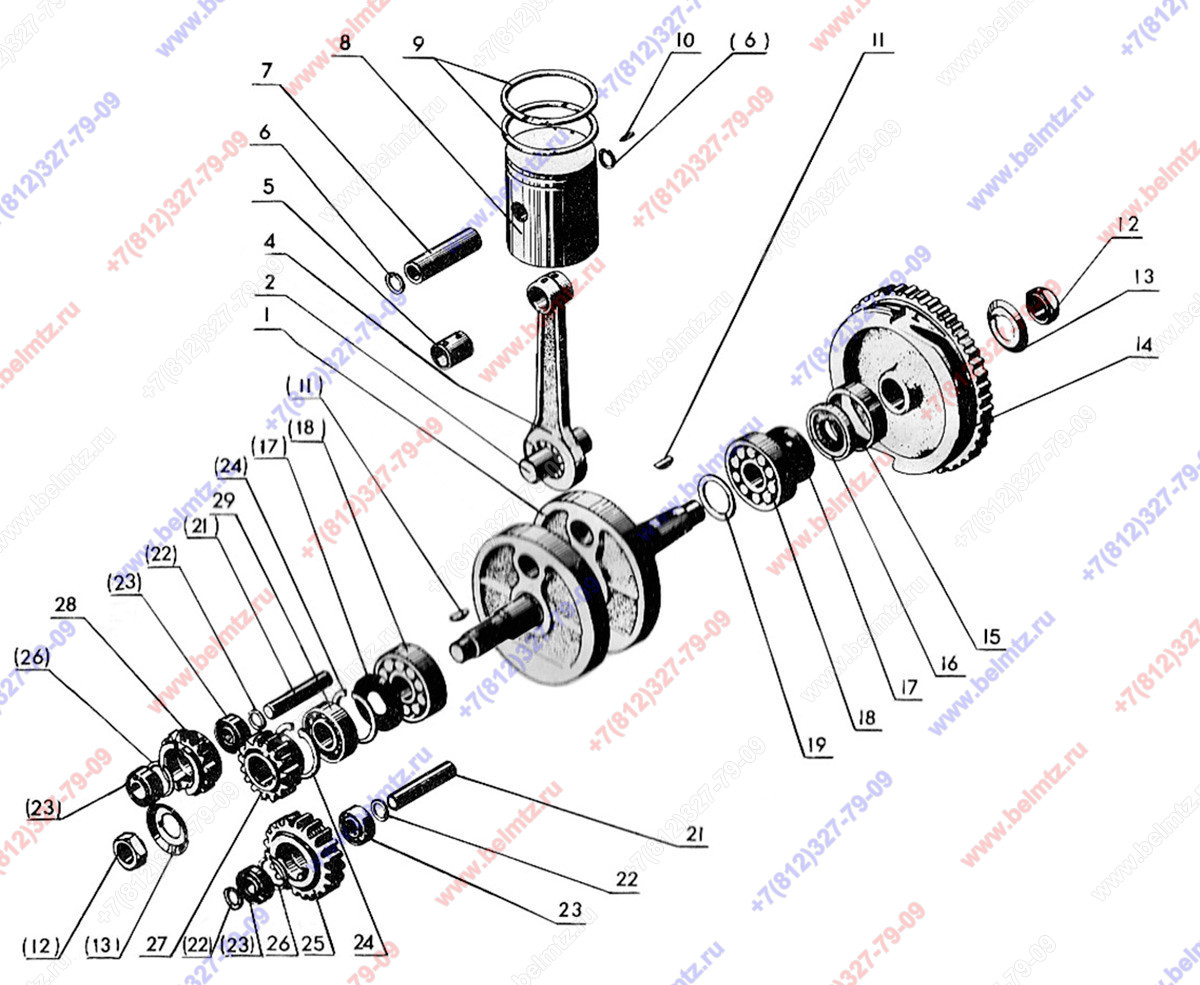

Пусковой двигатель ПД-14-А-1 (Д24с01-5) ПД-10

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Д24с20Б Вал коленчатый ПД
Д24с20Б
1
(1-5, 20, 30)
0
Д24с21В Шатун (4, 5)
Д24с21В
1
(4, 5)
1
Д24.097-Г Щека
Д24.097-Г
2
2
Д24098 Палец
Д24098
1
4
Д24.100-1 Шатун
1
5
Д24018 Втулка
Д24018
1
6
Д24028 Кольцо стопорное
Д24028
2
7
Д24026А Палец поршня
Д24026А
1
8
Д24.023Н1 Поршень
Д24.023Н1
1
1
9
Д24.127Н1 Кольцо поршневое
Д24.127Н1
2
10
Д24125-1 Фиксатор
Д24125-1
2
11
Шпонка 5х9 ГОСТ 24071-97 сегментная в ПД-10
5х9
2
12
Д24047А Гайка маховика
Д24.047-А
2
13
Д24046Б Шайба замковая
Д24046Б
2
14
75.24.104-ЗГ Маховик
75.24.104-3Г
1
15
75.24.105 Втулка
75.24.105
1
16
Д24.с26 Сальник
Д24.с26
1
17
Манжета армированная 30х52 (2.2-30х52-1)
2.2-30х52-1
1
27
18
Подшипник 2206 радиальный роликовый
2 206
2
19
Д24070 Шайба
Д24070
2
21
Д24 022А Палец
Д24 022А
1
22
Д24077 Шайба
Д24077
2
23
Подшипник 202 (6202) радиальный шариковый 15*35*11 мм 0,046кг
202
3
4
24
Кольцо ГОСТ 13943-86 С62 внутреннее
С62 ГОСТ 13943-86
4
25
Д24.020-Б Шестерня
Д24.020-Б
2
26
Кольцо ГОСТ 13941-86 С35 внутреннее
С35 ГОСТ 13941-86
1
27
Д24.019-В Шестерня
Д24.019-В
1
28
Д24.075-А Шестерня
Д24.075-А
1
29
Подшипник 205
205
1
6
