  • Группа 10. Механизмы дизеля. Подгруппа 1003, 1007, 1008. Головка цилиндров. Механизм коромысел. Дв.ММЗ-3LD с отопителем МТЗ-320

Следующий узел

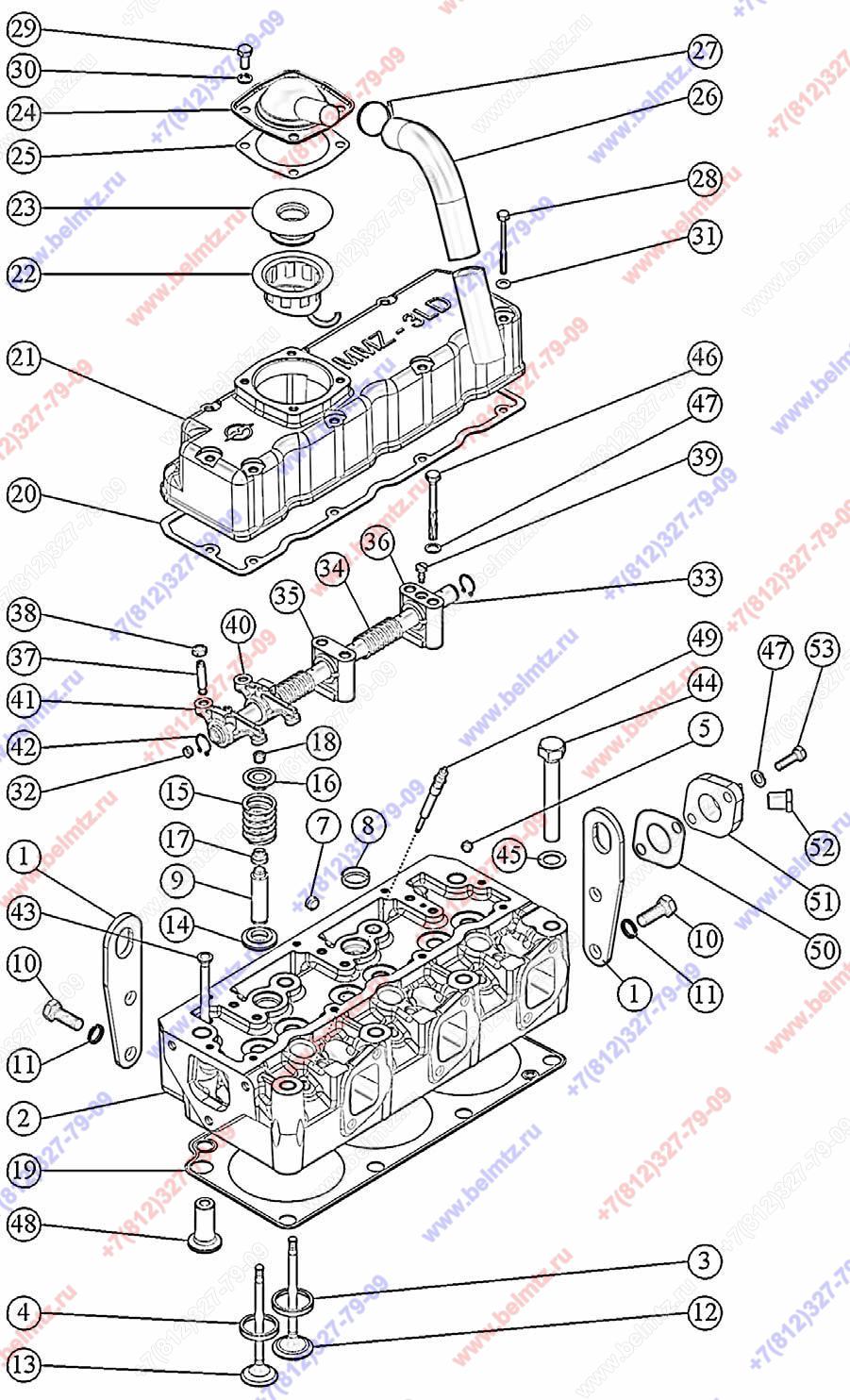

Группа 10. Механизмы дизеля. Подгруппа 1003, 1007, 1008. Головка цилиндров. Механизм коромысел. Дв.ММЗ-3LD с отопителем МТЗ-320

Используется в Каталогах

Беларус-320
Двигатель ММЗ-3LD

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
3LD-1000001 Комплект прокладок универсальный
3LD-1000001
1
4
0
3LD-1003011-01 Головка цилиндров (для тракторов с отопителем)
3LD-1003011-01
1
(для тракторов с отопителем)
0
3LD-1003013-01 Головка цилиндров (с местом под установку патрубка 3LD-1003120)
3LD-1003013-01
1
(с местом под установку патрубка 3LD-1003120)
0
Ремкомплект МТЗ-320 MMZ-3LD-20 прокладок двигателя полный с КН-5418
КН-5418
1
3
1
3LD-1002361 Серьга
3LD-1002361
2
2
3LD-1003015-01 Головка цилиндров (входит в сборку 3LD-1003013-01)
3LD-1003015-01
1
3
3LD-1003018 Седло клапана впускного
3LD-1003018
3
4
3LD-1003019 Седло клапана выпускного
3LD-1003019
3
5
3LD-1003025 Заглушка
3LD-1003025
1
7
3LD-1003028 Заглушка
3LD-1003028
3
8
3LD-1003029 Заглушка
3LD-1003029
1
9
3LD-1007032 Втулка направляющая клапана
3LD-1007032
6
10
Болт М12-6gх25 ГОСТ 7796-70
М12-6gх25.88.35.019 ГОСТ 7796-
4
11
Шайба 12 ГОСТ 6402-70
12 ГОСТ 6402-70
4
12
3LD-1007014 Клапан впускной
3LD-1007014
3
12
3LD-1007014-Б Клапан впускной
3LD-1007014-Б
3
12
3LD-1007014-В Клапан впускной
3LD-1007014-В
3
3
13
3LD-1007015 Клапан выпускной
3LD-1007015
3
13
3LD-1007015-Б Клапан выпускной
3LD-1007015-Б
3
13
3LD-1007015-В Клапан выпускной
3LD-1007015-В
3
3
14
3LD-1007055 Шайба пружины клапана
3LD-1007055
6
15
2108-1007020 Пружина клапана
2108-1007020
6
16
2108-1007025 Тарелка пружины клапана
2108-1007025
6
16
249-1007025 Тарелка пружины клапана
249-1007025
6
17
1007020 Type 866NW Material FP 7510 Манжета уплотнительная клапана «SKF» дв.ММЗ-3LD-20 мтз -311
866NW Material FP 7510
6
18
1007053 SWAG 32 90 3161 Сухарь клапана
SWAG 32 90 3161
12
19
3LD-1003020 Прокладка головки цилиндров
3LD-1003020
1
20
3LD-1003108 Прокладка крышки головки цилиндров
3LD-1003108
1
19
21
3LD-1003122 Крышка головки цилиндров
3LD-1003122
1
22
3LD-1014440 Стакан с трубкой
3LD-1014440
1
23
3LD-1014445 Маслоотражатель
3LD-1014445
1
24
240-1002430-Г Корпус сапуна с трубкой
240-1002430-Г
1
25
240-1002444-А1 Прокладка сапуна
240-1002444-А1
1
5
26
Рукав ф20х28,5-063 L-0,7м ГОСТ 10362-76
20х28,5-063 ГОСТ 10362-76
1
27
Хомут 20-32
20-32
1
24
28
Болт М6-6gx80.88.35.016 ГОСТ 7795-70
M6-6gx80 ГОСТ 7795-70
9
29
Болт М8-6gх16 ГОСТ 7796-7
М8-6gх16.88.35.019 ГОСТ 7796-7
4
30
Шайба 8 ГОСТ 6402-70
8 ГОСТ 6402-70
4
31
Шайба А6.01.08кп.016 ГОСТ 11371-78
А6 ГОСТ 11371-78
9
32
3LD-1003027 Заглушка
3LD-1003027
2
33
3LD-1007102 Ось коромысел
3LD-1007102
1
34
3LD-1007103 Пружина оси коромысел
3LD-1007103
2
35
3LD-1007152 Стойка оси коромысел
3LD-1007152
2
2
36
3LD-1007152-01 Стойка оси коромысел
3LD-1007152-01
1
1
37
3LD-1007175 Винт регулировочный
3LD-1007175
6
38
3LD-1007176 Гайка
3LD-1007176
6
39
3LD-1007185 Фиксатор оси коромысел
3LD-1007185
1
40
3LD-1007211 Коромысло клапана впускного со втулкой
3LD-1007211
3
41
3LD-1007212 Коромысло клапана выпускного со втулкой
3LD-1007212
3
42
Кольцо ГОСТ 13942-86 A16
A16 ГОСТ 13942-86
2
43
3LD-1007310 Штанга
3LD-1007310
6
44
240-1002047-Б Болт
240-1002047-Б
8
45
48-1002318 Шайба
48-1002318
8
46
Болт M8-6gx60 ГОСТ 7795-70
M8-6gx60.88.35.016 ГОСТ 7795-7
6
47
Шайба А8.01.08кп.016 ГОСТ 11371-78
А8 ГОСТ 11371-78
8
48
3LD-1007375 Толкатель клапана (входит в блок цилиндров 3LD-1002000)
3LD-1007375
6
49
Свеча 11.721.732 накала (Искра) 11V (ММЗ-3LD-20) ISKRA 2612 М10х1 L-107мм Ключ 10
11.721.732
3
49
Свеча 11.721.732 накала 0250202032 11V (ММЗ-3LD-20) М10х1 L-107мм Ключ 10мм
250 202 032
3
49
Свеча 11.721.732 накала GN027 11V (ММЗ-3LD-20) М10х1 L-107мм Ключ 10мм
GN027
3
49
Свеча IIC-SV 111027 накала
IIC-SV 241235
3
3
50
3LD-1003118 Прокладка
3LD-1003118
1
51
3LD-1003119 Патрубок
3LD-1003119
1
52
Пробка КГ 3/8″ А12.016 ТУ 23.1.506-91
КГ 3/8″ ТУ 23.1.506-91
1
53
Болт М8-6gх25 ГОСТ 7796-70
М8-6gх25.88.35.019 ГОСТ 7796-7
2
