Используется в Каталогах

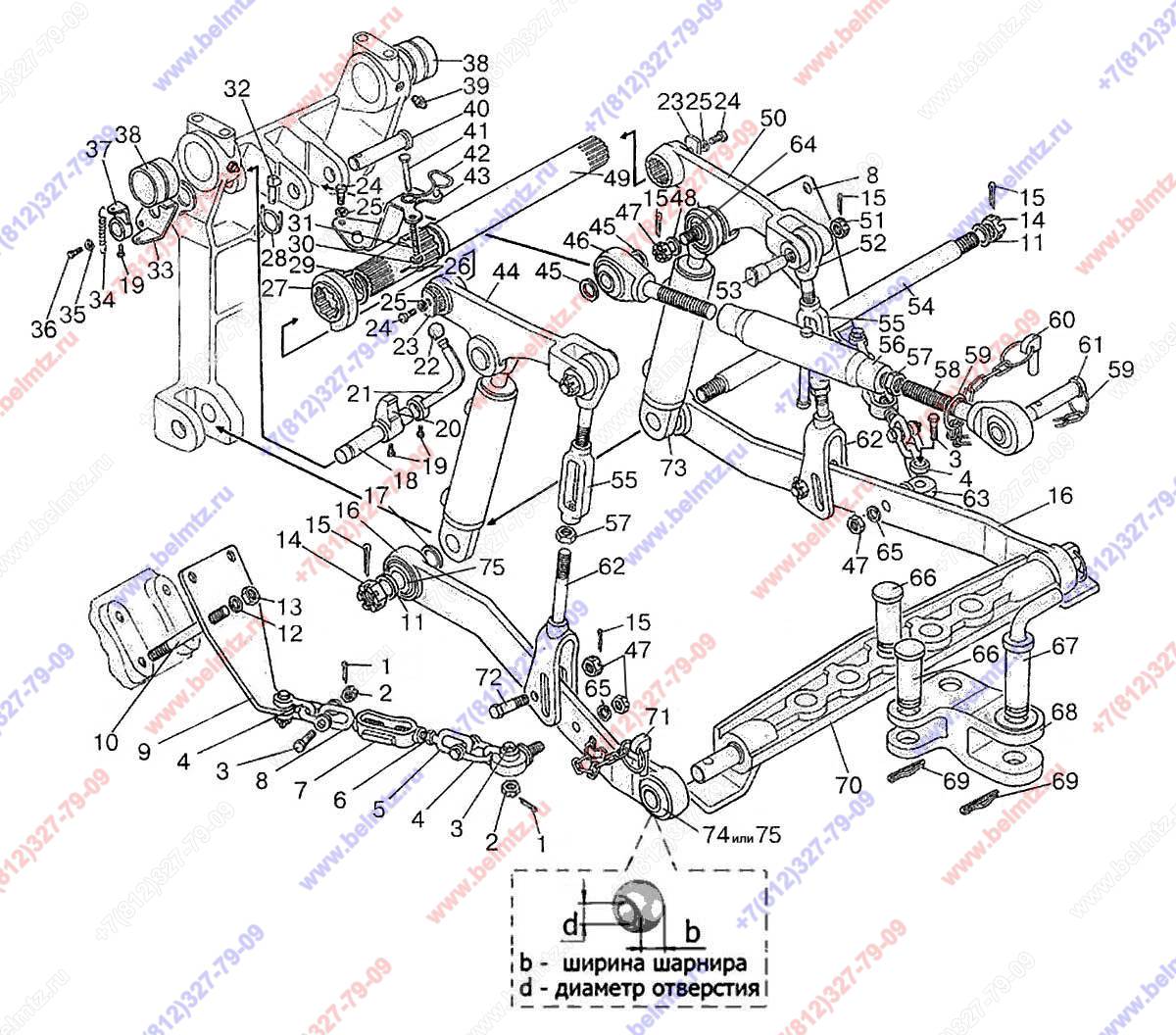

Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
320-4605020-Б
2
2
(52, 55, 57, 62)
0
320-4605040-02 Тяга верхняя b палец Ø19
320-4605040-02
1
(46, 56-61)
0
320-4605040-03
1
(46, 56-61)
0
320-4605040-04
1
2
(46, 56-61)
0
320-4605090-Б
2
(16,47,63,65,71,75)
0
320-4605090-Б-01
2
(16,47,63,65,71,75,76)
0
320-4605120-Б-01
1
1
(44, 64)
1
Шплинт 2,0х20 ГОСТ 397-79
2х20.019 ГОСТ 397-79
8
2
М10-6Н.6.019 ГОСТ 5915-70
8
211
3
Болт М10-6gх45 ГОСТ 7796-70
2М10-6gх45.88.35.019 ГОСТ 7796
8
6
Гайка
М14-6Н.6.019 ГОСТ 5916-70
2
11
082-4605016 Втулка
082-4605016
4
12
Шайба 14 ОТ
14 ОТ ОСТ 37.001.115-75
16
14
Гайка М20х1,5 ГОСТ 5919-73
М20х1,5-6Н.04.019 ГОСТ 5919-73
2
15
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
8
16
320-4605091-Б Тяга
320-4605091-Б
2
18
320-4605026 Ось
320-4605026
1
19
Болт М6-6gх14 ГОСТ 7798-70
M6-6gx14.88.35.019 ГОСТ 7798-7
3
20
320-4605017 Рычаг
320-4605017
1
22
36-1310139 Шарик рукоятки
36-1310139
1
23
082-4605019 Шайба
082-4605019
2
24
Болт М10-6gх18 ГОСТ 7796-70
М10-6gх18.88.35.019 ГОСТ 7796-
4
25
Шайба 10 ОТ
10 ОТ ОСТ 37.001.115-75
4
26
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
1
29
Кольцо ГОСТ 13940-86 С42 наружное
С42 ГОСТ 13940-86
1
30
Шайба С 8
С 8.01.019 ГОСТ 11371-78
1
31
320-4605152 Пружина
320-4605152
1
34
Пружина Ш33-016
Ш33-016
1
35
Шайба 8Т
8Т ОСТ 37.001.115-75
1
36
Болт М8-6gх16 ГОСТ 7796-7
М8-6gх16.88.35.019 ГОСТ 7796-7
1
39
Пресс-масленка 1.3.Ц9.хр ГОСТ 19853-74
1.3.Ц9.хр ГОСТ 19853-74
2
41
320-4605153 Палец
320-4605153
1
42
320-4605151 Защелка
320-4605151
1
46
320-4605050-01 Винт с отверстием в шарнире Ø19,3мм
320-4605050-01
1
47
Гайка М16 ГОСТ 5919-73
М16-6H.04.019 ГОСТ 5919-73
4
48
082-4605017 Втулка
082-4605017
2
56
320-4605070-01 Труба
320-4605070-01
1
58
320-4605050 Винт с отверстием в шарнире Ø19,3мм
320-4605050
1
58
320-4605050-02 Винт с отверстием в шарнире Ø22,5мм
320-4605050-02
1
58
320-4605050-03 Винт с отверстием в шарнире Ø25,7мм
320-4605050-03
1
65
Шайба 16 ОТ
16 ОТ ОСТ 37.001.115-75
2
70
320-4605115 Поперечина
320-4605115
1
74
70-4605411 Шарнир (b-35мм, d-Ø22,4мм)
70-4605411
2
75
А61.06.001-01 Шарнир (b-38мм, d-Ø28,7мм)
А61.06.001-01
2
