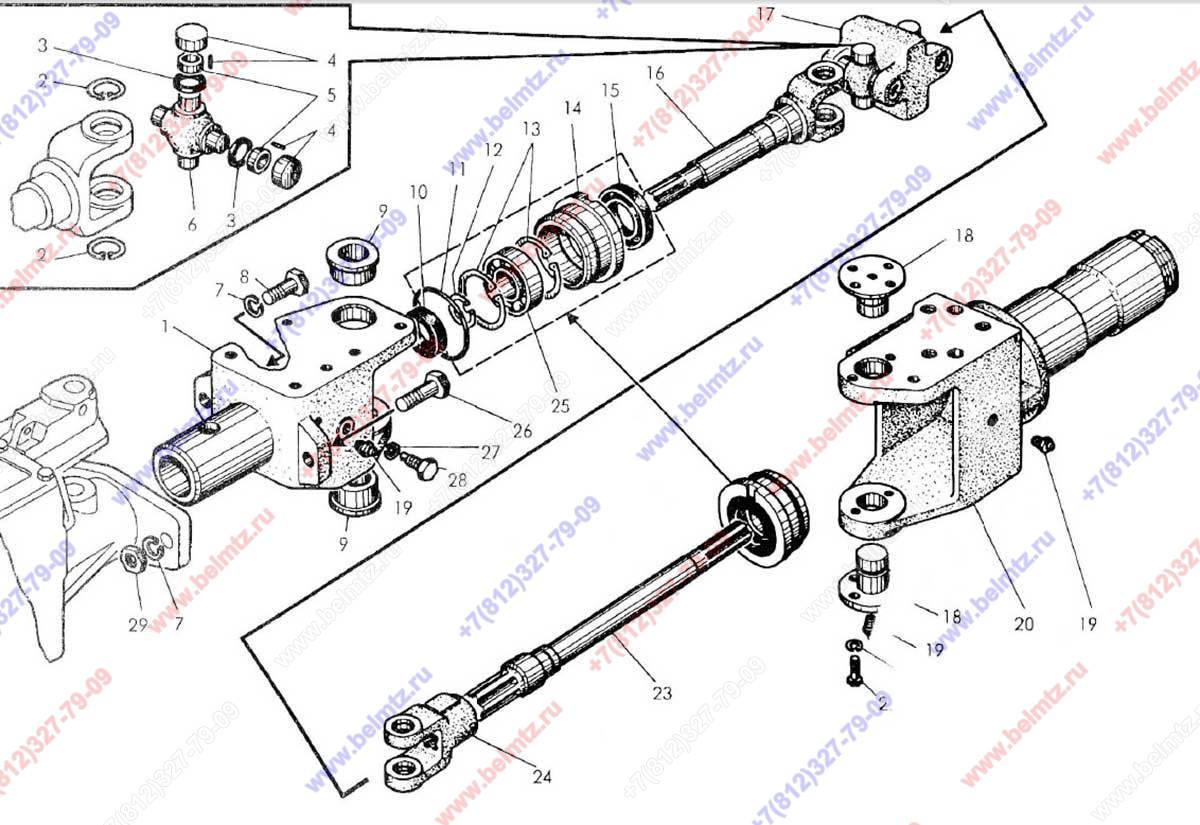

  • Группа 28. Рама. Подгруппа 2816. Шарнирная рама. МТЗ-112/132/082

Используется в Каталогах

Беларус-082/112/132

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
082-2816060Т Шарнир карданный
082-2816060Т
1
0
Ремкомплект крестовин и шпонок рулевого управления КН-7201
КН-7201
1
5
1
082-2816103 Фланец
082-2816103
1
2
Кольцо ГОСТ 13943-86 В19
В19 ГОСТ 13943-86
8
3
50-3401064 Сальник
50-3401064
8
4
Подшипник 904700 УС17 с обоймой и сальником (подшипник кардана рулевого упр-я) 10,005*19*9мм 0,0144
904700 УС17
8
5
50-3401063 Обойма
50-3401063
8
6
50-3401062 Крестовина (без подшипников)
50-3401062
2
2
7
Шайба 12Т
12Т ОСТ 37.001.115-75
2
8
Болт М12-6gх40 ГОСТ 7796-70
М12-6gх40.88.35.019 ГОСТ 7796-
1
9
082-2816106 Втулка
082-2816106
2
2
10
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
1
16
11
Кольцо 061,0х2,5 (062-066-25)
062-066-25 ГОСТ 9833-73
2
12
Кольцо ГОСТ 13940-86 2С25
2С25 ГОСТ 13940-86
2
13
Кольцо ГОСТ 13943-86 2С52
2С52 ГОСТ 13943-86
4
14
082-2816104 Стакан
082-2816104
2
15
Манжета армированная 30х52 (2.2-30х52-1)
2.2-30х52-1
2
27
16
082-2816105 Вилка
082-2816105
1
17
85-3401067 Вилка
85-3401067
1
18
082-2816107 Палец
082-2816107
2
2
19
Пресс-масленка М6х1 прямая
М6х1
5
62
20
082-2816102 Вилка полурамы
082-2816102
1
21
Шайба 8Т
8Т ОСТ 37.001.115-75
6
22
Болт М8-6gх16 ГОСТ 7796-7
М8-6gх16.88.35.019 ГОСТ 7796-7
4
23
082-2816111 Вал
082-2816111
1
24
082-2816109 Вилка
082-2816109
1
25
Подшипник 205
205
2
6
26
50-1702092 Болт призонный М12х42
50-1702092
1
10
27
Шайба 10Т
10Т ОСТ 37.001.115-75
2
28
082-2816122 Болт
082-2816122
2
29
Гайка М12 ГОСТ 5915-70
М12-6Н.6.019 ГОСТ 5915-70
1
