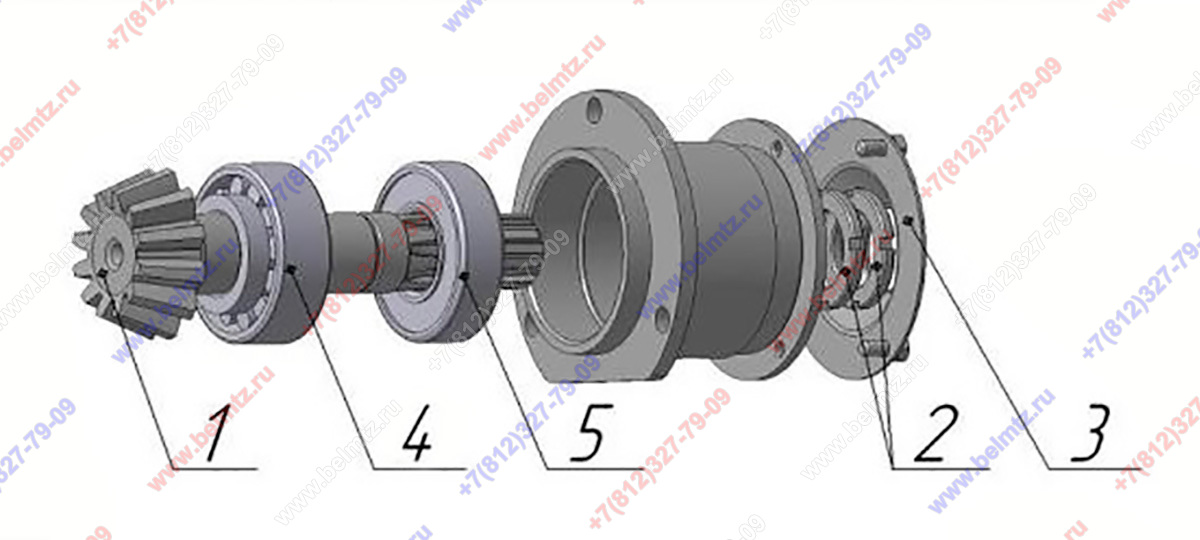

  • Рис.3 Узел ведущей шестерни УМДУ-80/82.02.04

Используется в Каталогах

Щетка УМДУ 8082

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
УМДУ-02.02.001 СБ Вал-шестерня (УМДУ-80/82.02.14.000)
УМДУ-02.02.001 СБ
1
2
УМДУ-80/82.04.001 Гайка
УМДУ-80/82.04.001
2
3
УМДУ-80/82.02.02.020-01 Чашка
УМДУ-80/82.02.02.020-01
1
4
Подшипник 7608(32308) радиально упорный роликовый конический 40*90*35,25мм 1,04кг
7608
1
6
5
Подшипник 180308 (6308 2RS) радиальн.шариковый с уплотнением с двух сторон однорядный 40*90*23мм
6-180308
1
7
