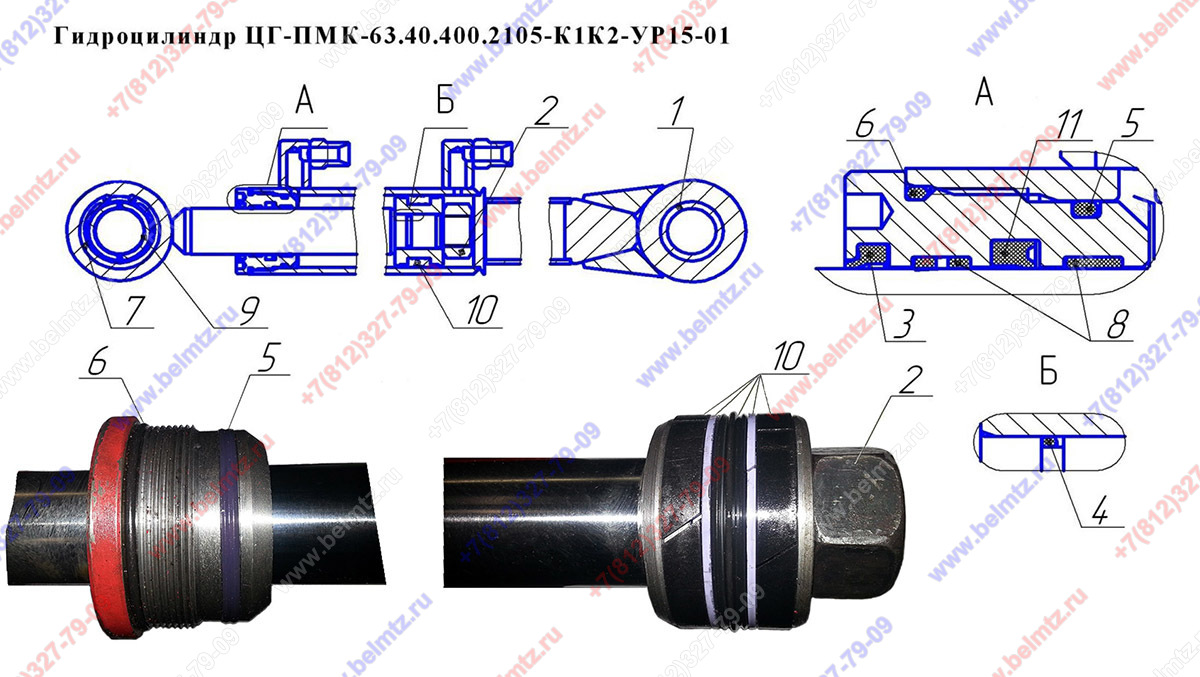

  • Рис.4 Гидроцилиндр ЦГ-ПМК-63.40.400.2105-К1К2-УР15-01 опрокидывания ковша

Используется в Каталогах

Погрузчик ПФН-0,38

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Ремкомплект г\ц Ц63х40х200 поворота отвала ПФН150-03 и ЦГ63х40х400 опракидывания ковша ПФН-0,38
Р\к г/ц ЦГ63х40х400
1
поз.3-6, 8, 10, 11
0
Ремкомплект г\ц Ц80х40х400 опракидывания ковша ПФН-0,38
Рк Ц80х40х400
1
9
1
ПФН-0,38 Втулка
ВК-40.52.32
1
2
ГОСТ 5915-70 Гайка М27
Гайка М27
1
3
Манжета грязесъемная 040х48,6х5,3/7
40х48,6х5,3/7
1
4
Кольцо 025,50х2,5 (026-030-25-2-2)
026-030-25-2-2
1
5
Уплотнение SSA 63,5х57,5х5,3
SSA 63,5х57,5х5,3
1
6
Кольцо 062,0х3,0 (063-068-30)
062,0х3,0
1
7
Кольцо ГОСТ 13943-86 В62 внутреннее
В62 ГОСТ13943-86
2
8
Кольцо опорное 040х44х9,5(9,7) направл.штока
040х44х9,5
2
9
Подшипник ШСП40(GE40) шарнирный(скольжения) 40*62*22/28мм 0,33кг
ШСП40
1
6
10
Уплотнение поршневое KGD 63 47
KGD 63 47
1
11
Манжета неармированная 040х50х7
040х50х7(8)
1
