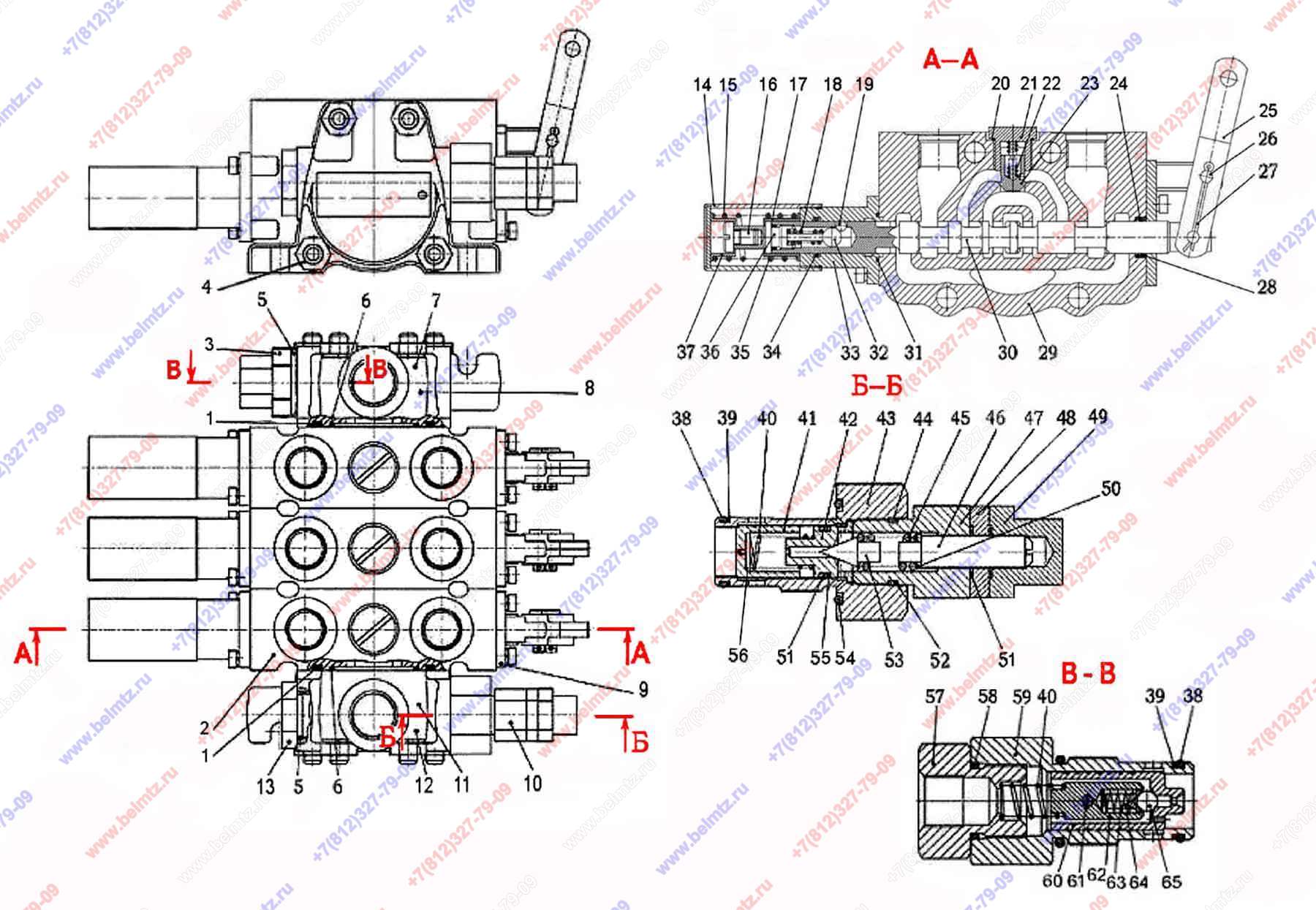

- Группа 46. Гидросистема. Подгруппа РП70. Гидрораспределитель РП70-1221.2С
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
РП70-065 Клапан (60-65)
РП70-065
1
(60-65)
0
РП70-8-1-М РК
1
(14-37, 56)
1
Кольцо 60,00-3,50 SIMRIT 72 NBR 872
60,00-3,50
4
2
РП70-8-0-М РК
2
(14-37, 56)
3
РП70-060 РК
1
(38-40, 57-65)
4
РП70-037-02 Шпилька
РП70-037-02
4
7
РП70-Р2 Крышка
РП70-Р2
1
(1, 3, 6, 8)
8
РП70-012 Крышка
РП70-012
1
9
РП70-074 Кронштейн
РП70-074
3
11
РП70-20
1
(5, 10, 12, 13)
12
РП70-012-01 Крышка
РП70-012-01
1
13
РП70-036 Пробка
РП70-036
2
14
РП70-090 Труба
РП70-090
3
15
РП70-034 Пружина
РП70-034
3
17
РП70-018-01 Тарелка
РП70-018-01
3
18
БУ-8/1.01.010 А-01 Пружина
БУ-8/1.01.010 А-01
3
19
Шарик 5,556-100 ГОСТ 3722-81
5,556-100 ГОСТ 3722-81
9
21
РП70-024 Пробка
РП70-024
3
22
РП70-027 Пружина
РП70-027
3
23
РП70-023 Затвор
РП70-023
3
24
РП70-031 Кольцо
РП70-031
3
26
6х22 ОСТ 37.001.163-75
6
27
Шплинт 2х40 ГОСТ 397-79
2х40 ГОСТ 397-79
3
28
РП70-032 Кольцо
РП70-032
3
29
РП70-011 Корпус
РП70-011
3
30
РП70-013 Золотник
РП70-013
3
31
Кольцо 029,50х2,5 (030-034-25-2-2)
030-034-25-2-2
3
32
Шарик 9,525-100 ГОСТ 3722-81
9,525-100 ГОСТ 3722-81
3
33
РП70-014 Обойма
РП70-014
2
33
РП70-014-02 Обойма
РП70-014-02
1
34
Кольцо 015,60х2,5 (016-020-25-2-2)
016-020-25-2-2
3
36
РП70-016 Футорка
РП70-016
3
37
РП70-018 Тарелка
РП70-018
3
39
РП70-058 Кольцо
РП70-058
2
40
70-4609037 Пружина
70-4609037
2
41
РП70-052-Б Клапан
РП70-052-Б
1
42
РП70-054 Седло
РП70-054
1
43
РП70-051 Корпус
РП70-051
1
45
МКПВ-16/3Ф-103 Пружина
МКПВ-16/3Ф-103
1
47
РП70-053 Штуцер
РП70-053
1
48
РП70-076 Гайка
РП70-076
1
49
РП70-057 Колпачек
РП70-057
1
50
Шайба С 6.01.019
С 6.01.019 ГОСТ 11371-78
1
51
Кольцо 012,6х1,9 (013-016-19-2-2)
013-016-19-2-2
3
52
РП70-058-02 Кольцо
РП70-058-02
1
53
МКПВ-16/3Ф-101 Игла
МКПВ-16/3Ф-101
1
54
Кольцо 027,5х2,5 (028-032-25-2-2)
028-032-25-2-2
1
55
РП70-058-01 Кольцо
РП70-058-01
1
56
РП70-075 Фильтр
РП70-075
3
57
РП70-062 Штуцер
РП70-062
1
59
РП70-061 Корпус
РП70-061
1
60
РП70-066 Клапан
РП70-066
1
61
РП70-079 Штифт
РП70-079
1
62
РП70-067 Направляющая
РП70-067
1
63
РП70-069 Пружина
РП70-069
1
65
Шарик 5,556-60 ГОСТ 3722-81
5,556-60 ГОСТ 3722-81
1
