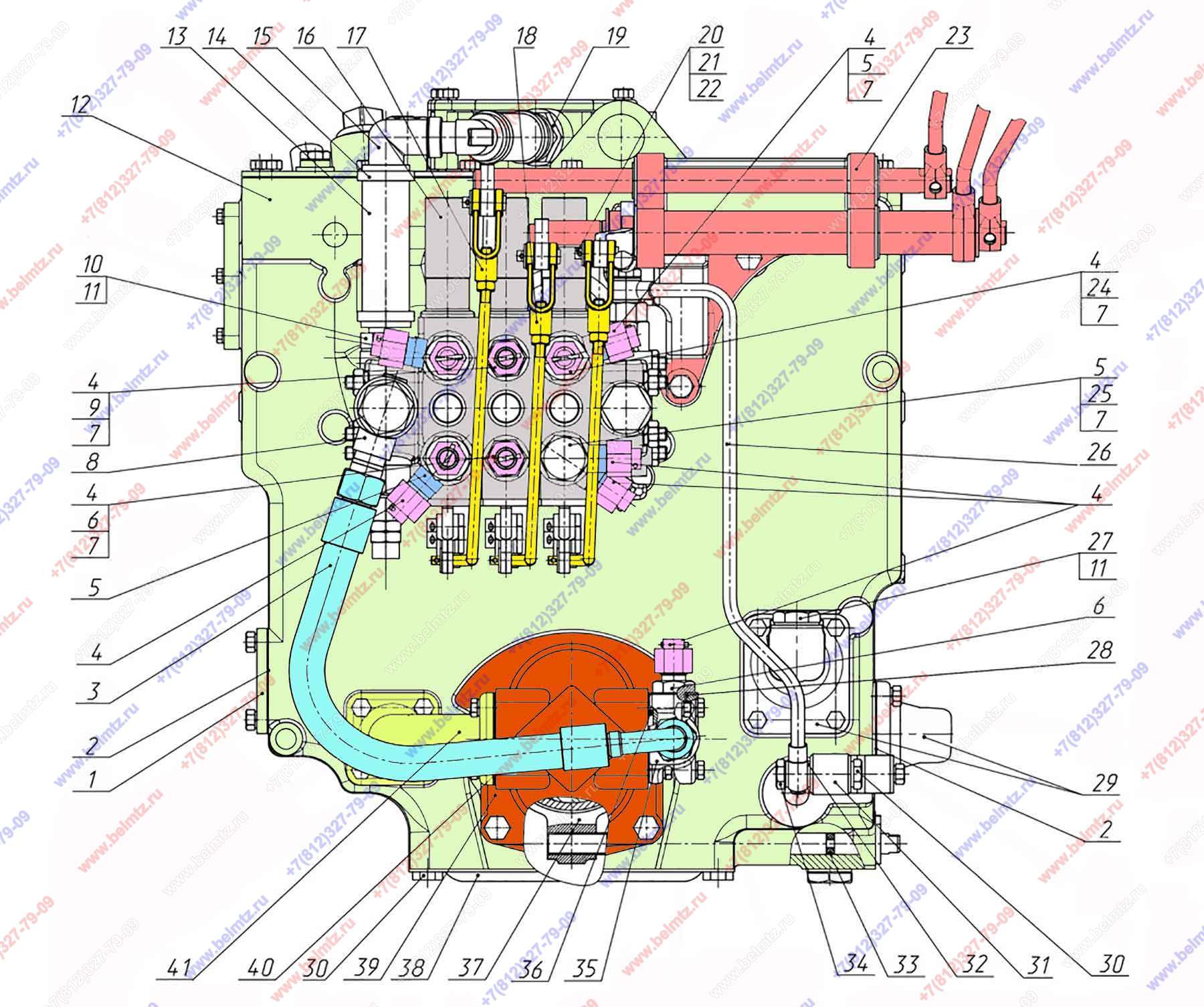

- Группа 46. Гидросистема. Подгруппа 4607. Гидроагрегаты и арматура 900Р-4600015 с силовым регулятором рис1.
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
70-4608019-Б Крышка
70-4608019-Б
1
2
70-4608033 Прокладка
70-4608033
3
3
952-4607140-09 Рукав высокого давления Ф16х2 L-410мм
952-4607140-09
1
4
Н.036.12.010 Заглушка
Н.036.12.010
11
9
70-1405089-01 Штуцер ввертный
70-1405089-01
1
10
1221-3407110 Штуцер
1221-3407110
1
12
85-4608010 Корпус гидросистемы (Маслобак)
85-4608010
1
13
Р3022-4607201-05 ШЛАНГ.РУКАВ 25Х35-1,6 ГОСТ 10362-76
Р3022-4607201-05
1
15
Р85-4607420-Б Патрубок
Р85-4607420-Б
1
19
85-4607034 Штуцер
85-4607034
1
20
А61-030-A1 Палец
A61-030-A1
3
22
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
6
23
80-4607040-04 Кронштейн
80-4607040-04
1
25
С80-4607332 Болт
С80-4607332
1
26
Р85-4607110-Б Труба
Р85-4607110-Б
1
27
85-4608021 Пробка
85-4608021
2
30
1221-1802091-01 Пробка резьбовая
1221-1802091-01
3
31
80-4607320-Б Кронштейн
80-4607320-Б
1
37
85-4604030-Б Вилка
85-4604030-Б
1
38
50-4607099 Крышка
50-4607099
1
